軋輥的維修_平衡液壓控制回路改進設計

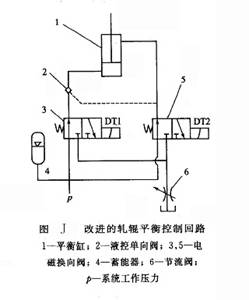

為了方便換輥操作,設計了圖4-36所示的軋輥平衡控制回路,其電磁鐵動作如下表所示。
電磁鐵動作表
平 衡 缸 動 作 |
DT1 |
DT2 |
軋輥平衡
平衡缸上升
位置控制 平衡缸下降
平衡缸停止 |
-
-
+
+ |
-
+
-
+ |
當電磁鐵DTI、DT2都不帶電時,系統壓力油一方面經電磁換向閥3、液控單向閥2流向平衡缸的無桿腔,另一方面經電磁換向閥5流向平衡缸的有桿腔,形成差動連接。由于平衡缸兩工作腔的面積差的存在,使平衡缸產生一個向上的推力F,起到平衡軋輥的作用;當平衡缸的活塞桿在軋機壓下系統的作用下退回時,平衡缸無桿腔排出的液壓油一方面流入平衡缸的有桿腔,另一方面多余的液壓油可存儲在蓄能器中。
換輥操作時,為了方便對平衡缸位置的調整,該平衡缸的運動速度不需太快,通過調整節流閥6的開口度,可以滿足這一要求;電磁鐵DT1、DT2的不同組合可以實現平衡缸的上升、下降及停止動作。
(4)效果分析
改進后的軋輥平衡回路與原回路相比,具有如下特點。
①方便了換輥操作改進后的回路 具有力控制及位置控制兩種工作狀態可供選擇,回路簡單實用,換輥方便。
②提高了系統的響應速度 由于采用了差動控制技術,在系統流量相同的情況下,改進后的回路比原回路具有更高的響應速度。
③易于使用與維護 在原回路中,為了使系統正常工作,溢流閥的設定壓力必須略高于減壓閥的設定壓力。如果溢流閥調整不合理(甚至完全關閉),其后果將十分嚴重,這種情況在軋機的使用現場偶有發生;改進后的回路取消了減壓閥及溢流閥,因而不存在上述問題。
④平衡力更加穩定 原回路因溢流閥的設定壓力略高于減壓閥的設定壓力,當平衡缸的活塞桿在軋機壓下系統的作用下回退時,平衡力略有增加,這導致平衡缸活塞桿在伸出及縮回時平衡力的變化。平衡力的波動對提高產品的質量不利。改進后的回路具有平衡力穩定的特點。
⑤節能效果顯著 原回路中油源來的系統壓力油經減壓后供給軋輥平衡回路使用,在減壓閥處存在一個能量損失;而當平衡缸的活塞桿在軋機壓下系統的作用下縮回時,平衡缸無桿腔的液壓油經溢流閥2(圖I)流回油箱,這部分能量主要變?yōu)闊崃慷装讚p失掉了。改進后,當平衡缸的活塞桿在軋機壓下系統的作用下縮回時,平衡缸無桿腔排出的多余液壓油可以回送到蓄能器中儲存起來,避免了原回路中溢流閥及減壓閥處的能量損失。
采用液壓差動回路控制的軋輥平衡裝置大大方便了換輥操作,具有平衡力穩定、節能高效等特點。該回路不但適用于軋輥平衡系統,還適用于其他需要對力控制及位置控制進行切換的場合。
