煤礦設備提升機的維修_蓄能器的應用

(1)存在的問題

    液壓站是礦井提升機重要的安全和控制部件，用來為提升機的盤式制動器提供高壓控制油。某煤礦使用GKT1.6×1.5-20型提升機，其液壓站為T414型，在實際使用中常出現無油壓或達不到所需壓力值等故障，而液壓系統又很復雜，查找故障既困難又費時費力，嚴重影響礦井安全和生產。

(2)改進的措施

    為提高提升機制動的可靠性，對液壓系統進行了幾個方面的改進。

    ①噴嘴擋板式調壓裝置改成電液比例溢流閥調壓裝置  為了提高提升機工作制動的可靠性，改善其調壓性能，把原來十字彈簧控制的噴嘴擋板式調壓裝置改換成電液比例溢流閥調壓裝置。電液比例溢流閥由比例電磁鐵、壓力先導閥、主閥以及安全閥等組成，由比例電磁鐵產生與輸入電流成正比的力作用在壓力先導閥的閥芯上，改變其節流孔的大小，從而控制壓力閥進口的壓力。這種裝置具有結構緊湊、調壓穩定、線性度好、跟隨能力強、動態性能優良等特點。

    ②在液壓系統中增設蓄能器增設蓄能器后，系統工作時，一部分壓力油進入A、B油路，打開提升機制動器，提升機即可開車運行；另一部分壓力油通過順序閥進入蓄能器，為安全制動儲備壓力能，并起到補油作用。增設壓力繼電器（或電接點壓力表）進行殘壓保護，如提升機在停車狀態系統殘壓超過所設定的壓力值時，能夠?qū)嵤┌踩苿?，從而提高了工作制動的可靠性?/span>

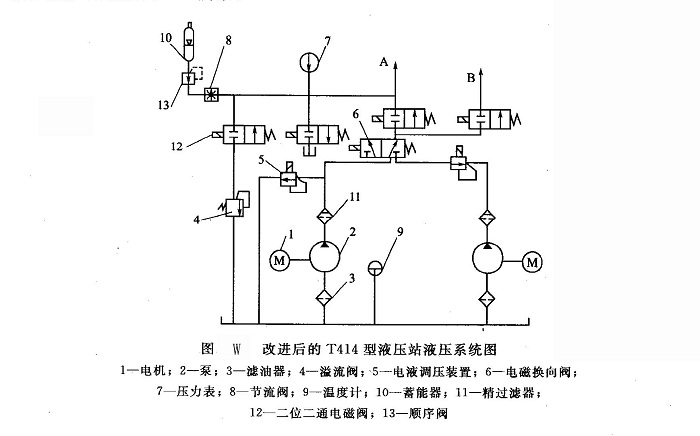

③對液壓系統進行簡化在滿足系統功能的基礎上，可以對液壓系統及元器件進行簡化，如采用集成閥塊連接液壓元件，以減少管路數；電磁閥選用結構最簡單的二位二通電磁閥，降低元件出現故障的概率；設置電磁閥的故障監測功能，利用非接觸傳感器監測電磁閥閥芯的動作，當電磁閥的動作出現故障時，能夠?qū)嵤┌踩苿?，并提供報警信號，顯示發生故障的電磁閥。這樣不僅提高了元器件的可靠性，而且給液壓站的維修帶來極大的方便。改進后的液壓系統如圖W所示。

    ④電控部分采用可編程控制器控制  液壓系統的電控部分采用可編程控制器(PLC)控制，代替原有的繼電器接觸控制系統，同時利用可編程控制器的程式化，設置電磁閥故障、殘壓過高、濾油器壓差過高以及液壓油黏度過高等故障顯示功能，不僅給液壓站的維護帶來了方便，而且可以提高電控系統的可靠性。

(3)改進的成效

    改進后的液壓系統不僅工作制動系統、安全制動系統、元件和電控系統的可靠性有了很大提高，而且由于新增了一些保護功能以及監測功能，使得液壓系統的整體可靠度也大大提高。
