工程機械_D85A-18型推土機液壓故障

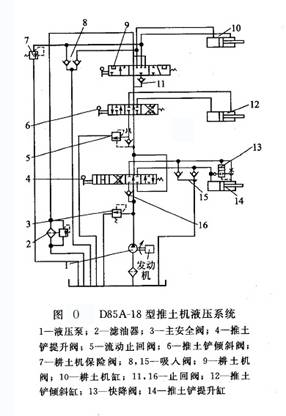

液壓系統溫度高,可造成系統內密封件在短期內失效、液壓油氧化變質以及有些部件變形損壞。某公司一臺D85A-18型推土機(液壓系統如圖O所示),在正常使用中液壓系統溫度突然急劇升高,在檢查過程中僅運轉0.5h油溫就高達124℃,遠遠超過了正常工作溫度(50~70℃)。
故障原因可能是液壓泵被拉傷、液壓缸密封失效、滑閥磨損、密封件老化以及油管破損等。其中各種閥、油封和油管等的泄漏可能是產生高溫的直接原因。
排除方法及過程如下。
首先測工作壓力。該機的標準工作壓力為14~15MPa,實際值為14.2MPa,說明液壓泵的工作基本正常。
第二,檢查液壓缸。主要檢查推土鏟提升缸14和耕土機缸10的工作情況,即提起推土鏟和耕土機,使兩液壓缸的活塞桿自然伸出,伸出速度分別為64mm/15min和52mm/15min。再用推土鏟和耕土機支起機體,使發動機熄火,在機體重力作用下觀察兩液壓缸活塞桿的收回情況,結果推土鏟缸的速度為84mm/15min,耕土機缸的速度為82mm/15min,均在標準范圍內,說明密封效果良好。
第三,檢查濾油器。發現有細小的銅粉末,初步判定泵配油盤有拉傷現象,拆檢后果然發現有一面配油盤有輕微拉傷。經研磨、調整間隙后裝機試驗,溫度雖有降低,但使用0.5h后仍超過100℃,狀況無根本好轉。
第四,拆檢液壓閥。拆檢了推土鏟提升閥4、推土鏟傾斜閥6和耕土機閥9中的滑閥配合間隙,結果滑閥與閥體的間隙均在0.03~0.06mm范圍內,而且沒有明顯的劃傷和拉傷,因而可排除這3個滑閥泄漏的可能性;檢查安全閥3和流動止回閥5,止回閥11、16等,也無拉傷現象,說明無泄漏;檢查各處的密封情況,也未發現損壞。
最后,檢查油管,即液壓油箱中一根從推土鏟傾斜閥6到耕土機閥9之間的金屬接管,兩端為O形圈密封;另外,有一根從耕土機閥9到濾油器2的金屬連接管,其與閥9間的密封為平面密封,另一端為橡膠圈卡緊密封。仔細檢查了這兩根金屬油管,未見有砂眼和裂縫,狀況良好;回油管與滑閥9之間有一平板,仔細檢查后發現,此平板平面局部有發藍現象,但做平面檢查時并沒有明顯的平面變形,可以基本斷定是由于這兩個平面處油液泄漏造成了液壓油溫過高。
針對上述故障原因,制作了兩個密封墊裝在平板與閥及油管的接合處,裝機試驗表明,機器完全恢復正常。
此故障說明,由于長期使用,緊固此平板的螺栓松緊不一,當遇到高溫時平板或油管的連接平面變形,使原來的平面不能很好地起到密封作用而導致油液泄漏。
