船舶設備液壓故障診斷與維修_減搖鰭油液污染控制措施
(1)液壓系統油液污染控制措施
①盡量使用無縫鋼管,少用或不用有縫焊接管,因?yàn)闊o縫鋼管比較清潔。鋼管之間盡量避免螺紋連接。
②盡量減少軟管,除非連接運動部件,因?yàn)檐浌茉陬l繁彎曲時,內壁橡膠顆粒有可能掉下,形成很嚴重的污染。如果必須使用軟管,應盡可能使用泰氟隆等襯里的橡膠軟管。
③過濾器是目前液壓系統防止顆粒污染最常見也是最有效的凈化裝置,在液壓系統中,除在吸、排油口和回油路安裝過濾器外,最好在重要元件前設置保護性過濾器。過濾器精度應根據液壓元件的耐污染程度和對固體污染物的敏感程度合理選擇。過高的過濾精度,易使過濾器工作壽命降低,增加系統的阻力與維護工作量;而過低的過濾精度將不能滿足液壓元件的要求,形同虛設。過濾器精度選擇應考慮系統中對污染顆粒敏感性最強的元件及整個液壓系統和過濾器安裝部位。液壓元件對過濾精度的要求可參考下表1,液壓系統各油路對過濾精度的要求可參考下表2。
表1 液壓元件對過濾精度的要求
液 壓 元 件 |
過濾精度/μm |
|
液 壓 元 件 |
過濾精度/μm |
電磁伺服閥
高壓液壓閥
中低壓液壓閥
比例閥、調速閥 |
5~10
10~15
15~25
10~15 |
|
高壓柱塞泵及馬達
中低壓柱塞泵及馬達
葉片泵及馬達
齒輪泵及馬達 |
10~15
15~25
20~30
30~50 |
表2 液壓系統各油路對過濾精度的要求
液壓系統油路類別 |
過濾精度/μm |
|
液壓系統油路類別 |
過濾精度/μm |
電液伺服油路
電液比例油路
調速元件進油路
高壓系統壓力油路
中高壓系統壓力油路 |
5~10
10~15
10~15
10~15
15~25 |
|
中低壓系統壓力油路
低壓系統壓力油路
補油及手搖油路
液壓系統回油路
液壓泵吸油路 |
20~40
30~50
30~50
50~100
80~120 |
不同的液壓系統或同一液壓系統的不同油路,其工作壓力各不相同,對過濾精度的要求也不同。工作壓力和過濾精度的關系見下表。
液壓系統工作壓力與過濾精度的關系
系統/油路類型 |
壓力/MPa |
過濾精度/μm |
|
系統/油路類型 |
壓力/MPa |
過濾精度/μm |
伺服系統
一般液壓系統 |
≤7
>7
35 |
<5
≤25~50
<25
<10 |
|
大系統內伺服油路
大系統內主油路
大系統內回油路
大系統內輔助油路 |
≤11
≤15
≤2.5 |
≤10
≤20
≤100
≤50 |
另外,可選取帶有壓力指示器的過濾器,用以顯示堵塞程度,并作為更換濾芯的依據。有的過濾器還提供一個壓差開關,用以在過濾器極度堵塞時提供信號或保護。
④在有塵埃的特別惡劣的環境中,可以采用充壓式油箱,它可以防止灰塵和濕氣進入。
⑤焊接的油箱、管子的內壁、鑄件、螺紋、彎頭等都是污染物的重要根源。安裝系統前必須徹底清潔上述零部件,去除油箱、所有的管子和部件的飛邊、毛刺和砂礫,并且用汽油進行清洗,再用清潔的不易掉纖維的織物擦抹油箱、管子和部件的內外表面,有條件的話,用系統所用的新液壓油沖洗油箱、管子和部件。元件安裝前必須進行臺架試驗或試運轉,對元件進行加載、高壓跑合和清洗,并采用“干裝配”法,即在裝配前應用干燥的壓縮空氣吹干,確認各元件符合污染度要求才可安裝。在裝配液壓系統時,注意清除管道連接部位的焊瘤和焊渣,防止雜質留在系統中。油箱在安裝前要徹底清潔干凈,油箱內壁要進行特別處理,防止漆皮、鐵銹對系統污染,并且油箱要加裝有效的防塵裝置。另外,將減搖鰭液壓控制系統主泵的回油路從公共回油路中拆分出來,直接連接油箱,這樣做帶來了兩個極大的好處:一是消除了回油壓力對液壓泵的沖擊,避免了油液中的污染物隨油倒流對液壓泵這個“心臟”的損害;二是使得液壓泵腔體泄油更順暢,有利于泵體的冷卻。箱體結構上采用兩點技巧:一是采用兩道過濾網以濾掉污染物和混入油液中的氣泡;二是箱底部設計成斜底,回油口一側低于吸油口側并設導流槽,見圖J。這樣,即使回油口側污染物被攪動起來也不會進入吸油口。
⑥所有清潔過的管子和部件若不馬上使用,應將其端口密封存放。

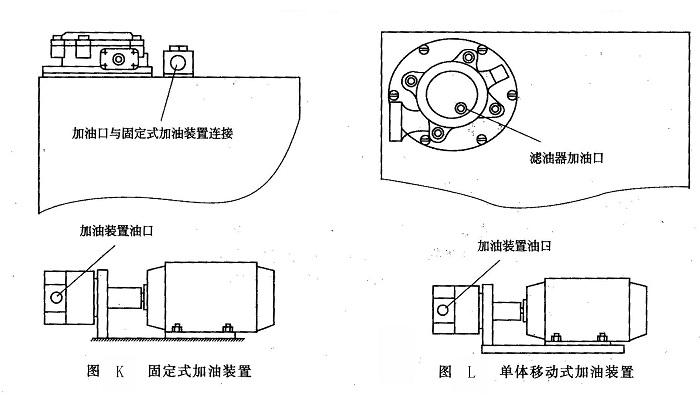

⑦新油最好通過帶有過濾器(20~25pm)的濾油車注入油箱。24后72h管、軟管直接連通(跳開伺服閥和其他液壓部件),開泵過濾新油并沖洗硬、軟管24~72h之后方能連上伺服閥和液壓部件,然后開啟系統。液壓伺服系統在過濾清洗過程中使用的5μm過濾器,應該更換幾次濾芯。對于艦船設備液壓控制系統,在設計時可根據艦船的特殊性增設帶有一定過濾精度的加油裝置或選取帶有加油口的濾油器等。對于大容量油箱,其加油裝置可設計成帶有濾油器、與液壓控制裝置為一體的固定式,見圖K。中小容量油箱的加油裝L采用無濾油器的單體移動式,但要求液壓控制裝置油箱的濾油器帶有加油口,見圖L。這樣,既可以方便加油,又不留有可直接插管、直接傾倒的敞開式油口,可以有效地控制油液的人為污染。另外,如果由于泄漏而需補充油液,應該添加相同牌號的液壓油。
⑧定期(按制造規定)對油樣進行清潔度的檢測。在更換液壓部件或檢修油路時使油路敞開,應在完成任務重新開機前,將油過濾,并且檢測油的清潔度,合格后再運行系統。
⑨加強使用維修過程中的污染控制。使用過程中,經常對系統進行檢查和保養,及時排除液壓系統的故障,防止系統帶病工作。定期補充、更換液壓油,防止油箱油位過低,對油箱中懸浮在油液中的氣泡,在進入液壓泵吸油口前可以通過濾網去除,濾網在油箱內的位置應是傾角為20°效率最高,而且濾網越密,除氣效率越高。定期清洗油箱和管路,新油必須經過沉淀過濾后才能加入油箱,加入油箱時要用濾油裝置,以降低油液污染的初始度。對油液要進行經常性檢查,如需換油一定要徹底,不僅要放盡油箱中的油,同時要放盡管路及回路中的油液。經常對過濾器進行檢查、清潔是一項重要工作,必要時應更換過濾器或?yàn)V芯。為了防止空氣進入系統,要經常檢查液壓缸、管路連接部位的密封情況,發現泄漏及時解決,并注意排除系統中的空氣。在維修過程中,對元件的清潔應有嚴格的管理制度,避免帶入新的污染物。通過對油液污染的測定及采取的控制措施,可以有效地防止系統中固體顆粒、水分、空氣等對油液的污染。
