鐵道工程設備_清篩機走行離合器液壓系統故障
RM80型清篩機從國外引進的大型養路機械,經過15年的使用,設備趨于老化,故障率增高,給大修施工的安全與正點帶來很大影響。
(1)走行離合器液壓系統的工作原理

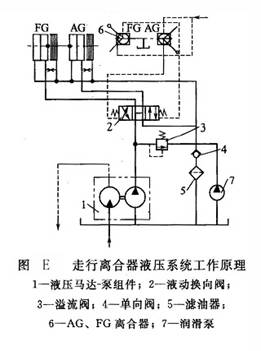

清篩機的走行分為區間(高速)走行和作業(低速)走行,這些動作靠車軸齒輪箱內的液壓離合器來控制。每根車軸有2組液壓離合器,分別負責區間走行與作業走行,如圖E所示。液壓馬達——泵組件輸出的壓力油經液動三位四通換向閥進入AG、FG離合器,AG為作業(低速)走行離合器,FG為區間走行(高速)離合器,液壓馬達一泵組件與AG、FG離合器構成一個離合器驅動機構,每根軸有一個離合器驅動機構,整臺清篩機共有4個離合器驅動機構。
前轉向架上輪軸1、輪軸2的液壓馬達-泵組件為串聯連接,共用一個驅動液壓回路,由一個液壓泵驅動。后轉向架上輪軸3、輪軸4的液壓馬達一泵組件亦為串聯,由一個液壓泵驅動(輪軸1~輪軸4圖中未示出)。
(2)常見故障現象
走行離合器液壓系統故障表現在離合器“軸壓”上。離合器“軸壓”是指1、2、3、4車軸離合器AG與FG的壓力,正常時溢流閥調定為15MPa,壓力開關設定壓力為12MPa,當?shù)陀?/span>12MPa時會使AG與FG離合器摩擦片打滑,燒損摩擦片。故障現象主要有軸壓力低、壓力不穩定、AG與FG離合器壓力不一致、AG有壓力而FG無壓力、AG無壓力而FG有壓力、AG與FG離合器同時無壓力等。
(3)檢修方法
檢修此類故障首先要確認液壓油箱的油位是否正確,油質是否良好,發動機轉速是否正常(2150r/min),控制壓力是否正常(6MPa)。
①軸壓低或不穩定 軸壓低是指AG、FG離合器壓力低于12MPa,造成AG、FG離合器摩擦片打滑損壞。RM80型清篩機上設立了保護電路,當軸壓低于12MPa時,清篩機沒有走行。檢修步驟如下。
a. 調整溢流閥壓力,當壓力高于12MPa時結束,調整不起作用,進行下一步。
b.檢查液動換向閥,用手推動是否靈活,若不靈活,更換或修理。
c.檢查換擋離合器、車軸齒輪箱2軸上密封環,如磨損,更換。
d.檢查液壓馬達一泵組件、連接尼龍?zhí)祝▋?nèi)花鍵),如果損壞或磨損,應更換。
e.檢查液壓馬達一泵組件中馬達、泵的各種參數(上試驗臺),調整參數或更換損壞的馬達、泵。
f.檢查液壓泵參數,調整參數或更換損壞的泵。
②AG與FG離合器壓力不一致(其中有一為正常值)
a. 檢查液動換向閥是否靈活,若不靈活,修理或更換。
b.檢查車軸齒輪箱2軸密封環狀態,更換磨損的密封環。
c. 檢查AG、FG離合器密封環,更換磨損的密封環。
③AG有壓力,FG無壓力;AG無壓力,FG有壓力
a. 檢查液動換向閥是否靈活,若不靈活修理或更換。
b.檢查車軸齒輪箱2軸密封環,更換磨損的密封環。
④AG與FG離合器同時無壓力
a.檢查車軸齒輪箱內潤滑油油量,若不足,加注潤滑油。
b.檢查車軸齒輪箱2軸密封環,更換磨損的密封環。
c. 檢查馬達一泵組件連接尼龍?zhí)變?nèi)花鍵,更換損壞的尼龍?zhí)住?/span>
d.檢查液動換向閥,修理或更換。
e. 檢查馬達一泵組件中馬達、泵的各種參數(上試驗臺),調整參數或更換損壞的馬達、泵。
f.檢查液壓泵泵軸,若斷裂,更換新泵軸。
g.檢查液壓泵參數,調整參數或更換損壞泵。
(4)故障檢修舉例
①RM80型清篩機在施工中1、2軸無壓力,3、4軸軸壓正常。分析:1、2軸同時無壓力說明馬達泵組件公共輸入端無壓力油輸入,拆檢驅動泵,發現泵軸斷裂,更換泵軸后,啟動發動機,軸壓正常。
②RM80型清篩機3軸AG與FG離合器均無壓力,4軸壓力正常。分析:3軸AG與FG離合器無壓力,說明二者公共油路上有問題;而4軸AG與FG壓力正常,說明其驅動液壓泵正常工作。拆下3軸馬達一泵組件中泵的出油管路,啟動發動機發現無壓力油輸出,因此問題很可能出在馬達一泵組件上。拆檢馬達一泵組件,發現馬達與泵連接用內花鍵尼龍?zhí)啄p,重新加工內花鍵套,裝復后,啟動發動機,3軸壓力恢復正常。
③RM80型清篩機作業時4軸作業走行AG壓力消失,而區間走行時FG壓力正常,1、2、3軸AG與FG壓力正常。分析:區間走行FG離合器壓力為15MPa,說明驅動液壓泵一馬達泵組件工作正常,只是AG控制油路存在泄漏,檢修車軸齒輪箱AG與FG軸端控制油路,發現AG離合器密封油腔密封環損壞,更換密封環后,啟動發動機AG壓力恢復正常。
