溢流節流閥的使用要點

1．溢流節流閥的應用

由于溢流節流閥的流量穩定性不如調速閥好，故只適用于速度穩定性要求不太高而功率較大的節流調速回路。另外，由于溢流節流閥使泵的出口壓力隨負載壓力變化而變化，且兩者僅相差節流閥口壓差，因此，溢流節流閥只能布置在液壓泵的出口。

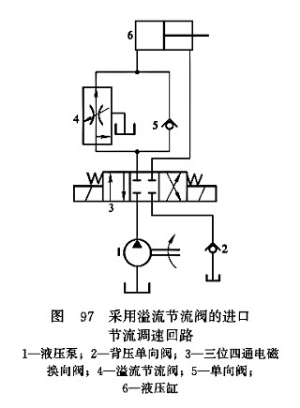

圖97所示為采用溢流節流閥的進口節流調速回路。三位四通電磁換向閥3切換至左位時，定量液壓泵1的壓力油經換向閥3、溢流節流閥4進入液壓缸6的無桿腔（有桿腔的油液經閥3和背壓單向閥2回油箱），液壓缸右行，其速度取決于溢流節流閥中的節流閥開度決定的流量，泵的出口壓力取決于負載的大小，多余流量通過閥4中的溢流閥溢回油箱；換向閥3切換至右位時，液壓泵的壓力油全部經閥3進入液壓缸的有桿腔，無桿腔經單向閥5、閥3和閥2向油箱排油，液壓缸退回。如果液壓缸伸出過程系統超載，則溢流節流閥4中的安全閥打開，液壓泵溢流。

2. 使用注意事項

(1)如果所使用的溢流節流閥帶有安全閥，則系統不必另配安全閥。

(2)在使用溢流節流閥時，要注意溢流口回油背壓要低。
