電液伺服閥零漂測試方法

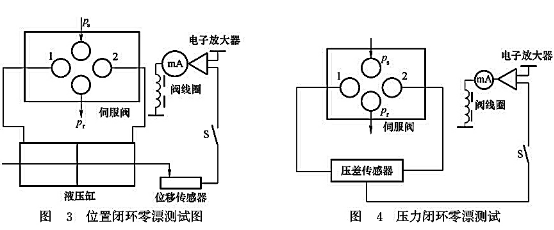

通常采用兩種零漂測試方法:①位置閉環測試方法;②壓力閉環測試方法。位置閉環零漂測試圖如圖3所示。將開關S合上,電流表顯示的電流便是閥的零偏值。
壓力閉環零漂測試如圖4所示,將開關S合上,電流表顯示的電流便是閥的零偏值。應特別指出,為了保證測試精度,壓力閉環回路的伺服放大器前向信道應設計有PI型校正環節,將檢測回路成為1型定值回路。壓力閉環零漂測試方法與位置閉環零漂測試方法相比,有如下優點:
(1)位置閉環內的液壓缸不可避免地存在摩擦和內泄漏,這將影響測試精度;而壓力閉環直接用壓差傳感器檢測壓力,避免了摩擦、內漏等外界干擾影響,測試精度高。
(2)在做加速度、振動、沖擊等試驗時,往往要在線檢測閥零漂,如用位置閉環法將牽涉到十分麻煩的液壓缸安裝和管路連接等問題;而用壓力閉環測試法,只需將壓差傳感器的信號引出,比前者方便得多。
