基于LabVIEW的液壓伺服閥檢測
電液伺服閥品質的好壞主要有三個特性來評定:靜態特性、動態特性和穩定可靠性。用傳統的方法測試,其檢測準確性較差,人為因素對檢測誤差影響較大。將Lab-view應用到液壓伺服檢測系統中,輸入信號由計算機的虛擬數字信號源產生,輸出信號通過虛擬儀器的軟面板顯示,由計算機數據采集卡對各項檢驗參數,如壓力、流量、轉速、溫度、扭矩等進行數據采集、量化和處理并輸出測試結果。
計算機根據數據反饋結果或者人工輸入的要求,對測試過程進行控制,達到計算機密切跟蹤和控制實驗臺及試件狀態的目的,從而高速、高精度完成對液壓產品的性能測試,充分體現了虛擬儀器的測試精度高、測試速度快、數據處理能力強的特點。而且,液壓檢測系統儀器以軟件為主,減少了硬件制造成本,簡化設備之間的鏈接,大大降低了實驗成本。
1.系統組成及工作原理

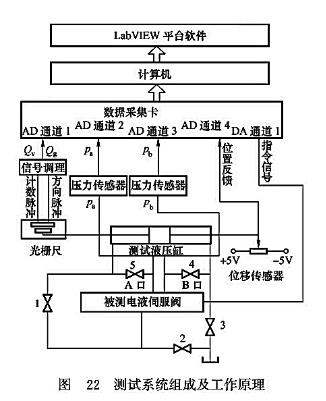

系統由一臺計算機、一塊采集卡、兩個壓力傳感器、位移傳感器、光柵尺、電液伺服閥組成,如圖22所示??蛰d流量特性測試是在供油壓力保持定值,負載壓降為零(即A、B兩腔的壓力差極?。l件下,打開閥5、4、2,關閉閥1、3,當向伺服閥輸入的差動信號i從零緩慢遞增到額定值,然后遞減到零,再以反向電流從零遞增到額定值,再遞減回零時,在這一循環過程中獲得的伺服閥輸出流量與輸人電流間的關系曲線。泄漏特性測試則要求關閉伺服閥的A、B口,打開閥1、3關閉閥5、4、2,使得回油口與流量計相接,然后向伺服閥輸入緩慢變化的電流,從而獲得伺服閥的泄漏流量與輸入電流間的關系曲線。在這兩個測量項目里,流量的測量是影響測試精度的關鍵,在系統中,采用高精度計量液壓缸加光柵尺的方案來解決這個問題,光柵尺的分辨率為±μm,計量液壓缸在最大流量時,其壓差僅為0.03MPa,基本接近理想無載狀態。測試時,利用Lab-VIEW平臺軟件的示波器/信號發生器部件以及伺服放大器單元向被測伺服閥輸出頻率為0.05Hz的三角波電流信號(見圖23),被測試閥輸出的流量信號通過光柵尺檢測出計數脈沖和方向脈沖,經過處理后由計算機數據采集卡采得,再經過軟件的相應計算轉換為流量大小,從而繪制出電液伺服閥的流量特性曲線和泄漏特性測試曲線。
2.系統軟件
使用本虛擬儀器軟件完成該電液伺服閥壓力特性測試軟件設計流程,如圖23所示。

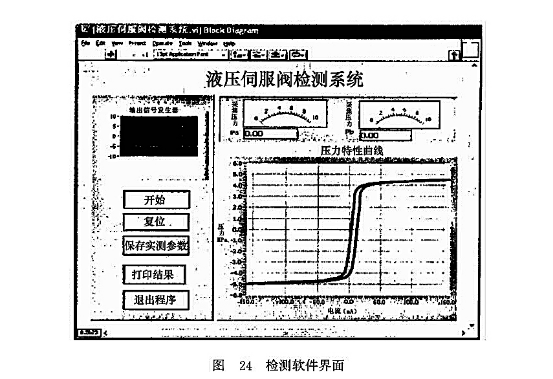

雙擊應用程序“液壓伺服檢測系統Vi”進入檢測軟件界面,前面板如圖24所示。
DA通道用于指令信號的發送。指令信號為鋸齒波信號,由LabVIEW虛擬示波器產生;還有兩個AD通道來采集伺服閥pa和pb的壓力值,采集到壓力值后,二者做相減運算,最終把差值送至示波器產生壓力特性曲線。
所有用到的控件:一個模擬輸出AO(提供DA通道)、兩個模擬輸人AI(采集兩路壓力值)、差運算部件、虛擬示波器、X-Y記錄儀部件等,均從LabVIEW工具箱中提取這些部件。
在各部件的屬性設置完成之后,返回以前顯示面板,單擊“Tools”菜單中的“RUN”按鈕,從X-Y記錄儀顯示面板中就可以得到該伺服閥的壓力特性曲線(見圖24)。
用虛擬儀器圖形化編程軟件LabVIEW實現對液壓伺服閥的檢測,其軟件界面形象生動,并且編程簡單,實現起來非常方便。與傳統實驗方法相比,不需要超低頻信號發生器以及臺式的X-Y記錄儀,節省了儀器,減少了故障點。由于采用了數字量控制,增加了抗干擾能力,測量精度提高。
