電液比例閥的動態特性

電液比例閥的動態特性用頻率響應（頻域特性）和瞬態響應（時域特性）表示。電液比例閥的頻率響應特性用波德圖表示，并以比例閥的幅值比為-3dB（即輸出流量為基準頻率時輸出流量的70.7%）時的頻率定義為幅頻寬，將相位滯后達到-90°時的頻率定義為相頻寬。應取幅頻寬和相頻寬中較小者作為閥的頻寬值。頻寬是比例閥動態響應速度的度量，頻寬過低會影響系統的響應速度，過高會使高頻傳到負載上去。一般電液比例閥的頻率在1～10Hz之間，而高性能的電液伺服比例閥的頻寬可達120Hz，甚至更高。

電液比例閥的瞬態響應特性也是指通過對閥施加一個典型輸人信號（通常為階躍信號），閥的輸出流量在階躍輸入電流跟蹤過程中所表現出的振蕩衰減特性。反映電液比例閥瞬態響應快速性的時域性能主要指標有超調量、峰值時間、響應時間和過渡過程時間。

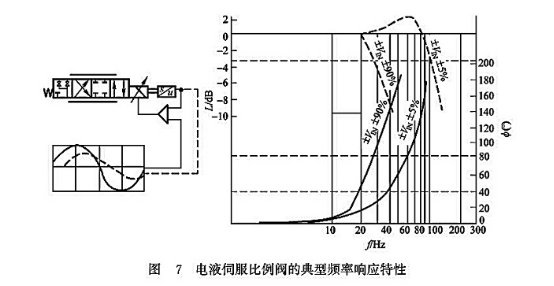

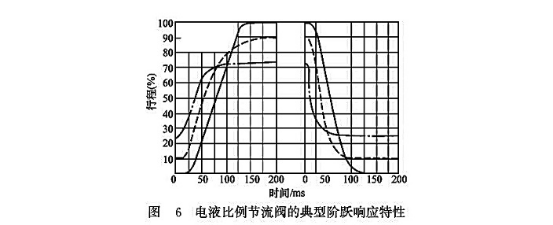

圖6為電液比例節流閥的典型階躍響應特性（動態流量的測量非常困難，圖中以節流閥閥心行程變化表示閥的階躍響應特性）。圖7為電液伺服比例閥的典型頻率響應特性。
