電液比例閥的靜態特性
電液比例閥的靜態特性是指穩定工作條件下,比例閥各靜態參數(流量、壓力、輸入電流或電壓)之間的相互關系。這些關系可用相關特性方程或在穩定工況下輸入電流信號由0增加至額定值In,又從額定值減小到。的整個過程中,被控參數(P或Q)的變化曲線(簡稱特性曲線)來描述。如圖1所示,電液比例閥的理想靜態特性曲線應為通過坐標原點的一條直線,以保證被控參數與輸入信號完全成同一比例。但因?yàn)殚y內存在摩擦、磁滯及機械死區等因素,故閥實際靜態特性曲線是一條封閉的回線。此回線與通過兩端平均直線之間的差別,反映了穩態工況下比例閥的控制精度和性能,這些差別主要由非線性度、滯環、分辨率、重復精度等靜態性能指標參數進行描述。
1.非線性度
比例閥實際特性曲線上各點與平均斜線間的最大電流偏差ILmax。與額定輸入電流In的百分比,稱為電液比例閥的非線性度(見圖1)。非線性度越小,比例閥的靜態特性越好。電液比例閥的非線性度通常小于10%。
2.滯環
電液比例閥的輸入電流在作一次往復循環中,同一輸出壓力或流量對應的輸入電流最大差值IGmax與額定輸入電流的百分比,稱為電液比例閥的滯環誤差,簡稱滯環(見圖6-1)。滯環越小,比例閥的靜態性能越好。電液比例閥的滯環通常小于7%,性能良好的比例閥滯環小于3%。
3.分辨率
使比例閥的流量或壓力產生變化(增加或減少)所需輸入電流的最小增量值與額定輸入電流的百分比,稱為電液比例閥的分辨率。分辨率小時靜態性能好,但分辨率過小會使閥的工作不穩定。
4.重復精度
在某一輸出參數(壓力或流量)下從一個方向多次重復輸入電流,多次輸入電流的最大差值IRmax與額定輸入電流In的百分比,稱為電液比例閥的重復精度(見圖1),重復精度越小越好。
電液比例閥一般不在零位附近工作,而且對它的工作性能要求也不像電液伺服閥那樣高,因此比例閥的死區(見圖1)以及由于油溫和進出口壓力變化引起的特位漂移等,對閥的工作影響不太顯著,一般不作為電液比例閥的主要性能指標。

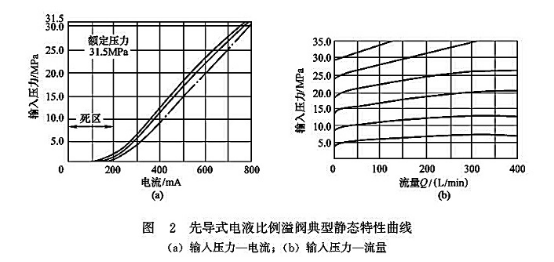

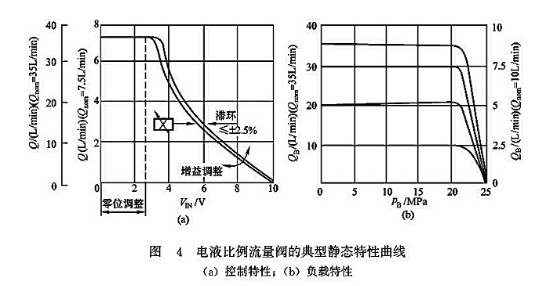

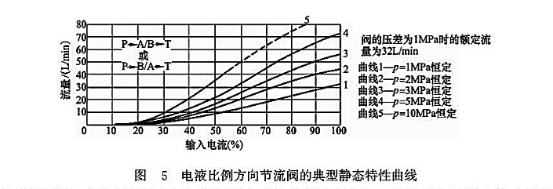

幾類電液比例閥的典型靜態特性曲線示例如圖2~圖5所示。
