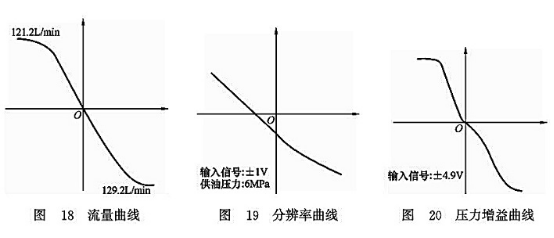

(1)三級閥靜態試驗。在供油壓力6MPa、輸入信號為±5v、馬達并聯工作狀況下,X-Y記錄儀記錄下的閥流量曲線如圖18所示。供油壓力6MPa、輸入信號為土1V、馬達并聯工作狀況下,分辨率曲線如圖19所示。
另外在試驗中,壓力增益曲線零位有死區(見圖20),而且極性換向時,A、B兩腔壓力不是瞬時換向。這些現象是由于截流控制邊的尖角較難保證,故在零位區域壓力損失較大,造成壓力增益較小。在后續加工中考慮采用其他的結構形式或加工工藝,如用閥套開方窗口的方式,或電極加工全周邊窗口來解決。
(2)三級閥動態試驗。三級閥的動態特性試驗數據見下表。由于試驗條件的限制,此數據是在6MPa下測得,低于21MPa時的指標。對一般的大流量伺服比例閥來說,該頻率也能滿足系統的使用要求。
該閥能實現大流量控制,最大流量在900L/min左右。
輸入電壓/V |
頻率/Hz |
Θ/(°) |
幅值/dB |
5 |
5 |
170.2 |
39.1 |
5 |
10 |
158.1 |
40.5 |
5 |
15 |
139.1 |
42.8 |
5 |
20 |
100. |
43.9 |
5 |
25 |
56.5 |
42.1 |
5 |
30 |
28.3 |
40.3 |
5 |
35 |
5.9 |
38.3 |
5 |
40 |
351.1 |
36.8 |
5 |
45 |
335.2 |
35.3 |
5 |
50 |
321.2 |
33.2 |
5 |
55 |
252.4 |
0 |
5 |
60 |
251.2 |
21.4 |
5 |
65 |
260.1 |
0 |
5 |
70 |
241.5 |
0.9 |
5 |
75 |
260.1 |
1.3 |
5 |
80 |
243.4 |
0 |
5 |
85 |
248.1 |
0 |
5 |
90 |
257.3 |
0 |
5 |
95 |
237.3 |
0.1 |
5 |
100 |
243.1 |
0 |
