高速開關式數字閥的結構形式

高速開關式數字閥有二位二通和二位三通兩種，兩者又各有常開和常閉兩類。為了減少泄漏和提高壓力，其閥心一般采用球閥或錐閥結構，但也有采用噴嘴擋板閥的。

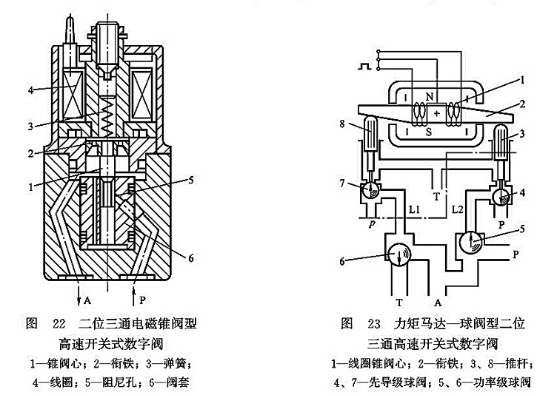

圖22所示為二位三通電磁錐閥型高速開關式數字閥，當線圈4通電時，銜鐵2上移，使與其連接的錐閥心1開啟，壓力油從P口經閥體流人A口。為防止開啟時閥因穩態液力而關閉和減小控制電磁力，該閥通過射流對鐵心的作用來補償液動力。斷電時，彈簧3使錐閥關閉，閥套6上有一阻尼孔5，用以補償液動力。該閥的行程為0.3mm，動作時間為3ms，控制電流為0.7A，額定流量為12L/min。

圖23所示為力矩馬達一球閥型二位三通高速開關式數字閥，其驅動部分為力矩馬達，根據線圈通電方向不同，銜鐵2順時針或逆時針?lè)较驍[動，輸出力矩和轉角。液壓部分有先導級球閥4、7和功率級球閥5、6。若脈沖信號使力矩馬達通電時，銜鐵順時針偏轉，先導級球閥4向下運動，關閉壓力油口P，L2腔與回油腔T接通，功率級球閥5在液壓力作下向上運動，工作腔A與P相通。與此同時，球閥7受p作用于上位，L1腔與P腔相通，球閥6向下關閉，斷開P腔與T腔通路。反之，力矩馬達逆時針偏轉時，情況正好相反，工作腔A則與T腔相通。這種閥的額定流量?jī)H1.21L/min，工作壓力可達20MPa，最短切換時間為0.8ms。
