數字邏輯插裝閥典型試驗曲線

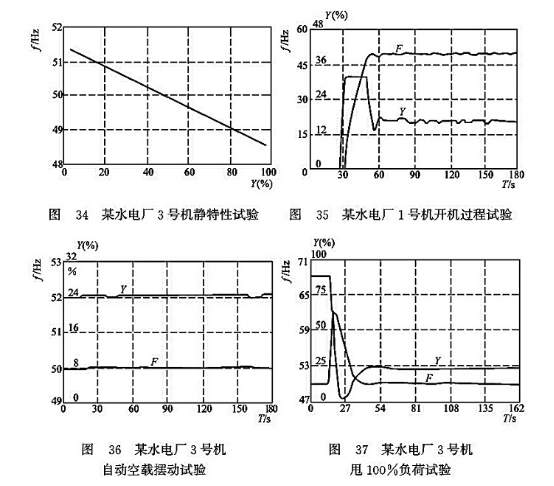

圖34～圖38給出的是幾個典型的現場試驗結果曲線，從中可以看出，不但調節過程性能指標完全滿足有關規程要求，其動態調節時的總體過渡過程趨勢也很令人滿意。

數字邏輯插裝技術特別適合與現代先進的電子技術相結合，實現邏輯控制、隨動控制、數字控制、比例控制等。數字邏輯插裝技術的出現與成功的工程應用，可能為液壓技術發展開辟?gòu)V泛的前景，使液壓技術的發展提高到一個嶄新階段；而邏輯插裝技術在水輪機調速器中的應用與逐漸普及，無疑將對促進調速器的技術進步提供強大動力。

更合理、有效地采用邏輯插裝技術構成水輪機調速器液壓系統，還涉及大量深入細致的問題。采用數字邏輯插裝技術，也是水輪機調速器液壓系統與現代液壓技術接軌的快捷方式之一。
