T140-1推土機液壓系統故障的診斷與排除
一、主離合器系統故障
1.故障現象

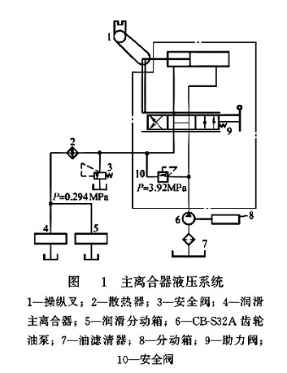

主離合器液壓系統(見圖1)常見故障是結合、分離動作不靈。
2.故障診斷與排除
(1)液壓泵供油不足,造成壓力上不去,使液壓推力減小,不能使離合器正常結合、分離,且伴有較強的噪聲。原因是主離合器殼內油位太低,使泵吸空,供油不足。只要向主離臺器殼內加足液壓油即可解決。
(2)安全閥過早打開。一般情況下,安全閥的開啟壓力應是3.92MPa。但由于彈簧過軟,壓力不足就開啟了,不能形成足夠的推力推動離合器結合和分離。此時應更換彈簧。
(3)安全閥閥芯卡死不能復位。這時,壓力油順利通過,不能造成壓力,離合器也不能正常工作。原因是油中的顆粒卡住了閥芯。這時,應卸下安全閥,清洗污物,重新裝上。
二、轉向液壓系統故障
1.故障現象

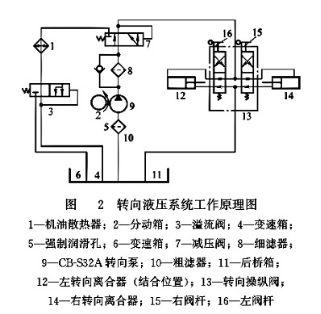

推土機轉向液壓系統(見圖2)常見故障是:轉向制動失靈,不能左右轉向,不能停車。
2.故障診斷與排除
(1)進人轉向閥的油壓太低。進入轉向閥的油壓一般情況下應為1.13MPa,它是由減壓閥來控制的。但長時間使用后,減壓閥的復位彈簧產生永久變形,開啟壓力低于1.13MPa(經實測,平均壓力僅0.7~0.9MPa),造成轉向失靈。更換復位彈簧即可排除故障。
(2)減壓閥閥芯卡死不能復位,使壓力油卸掉,造成不能轉向。原因是油中顆粒狀物卡死在閥體與閥芯間,閥芯不能復位。這時,卸下閥芯,清洗污物即可解決。
(3)換向閥換向不到位、造成轉向失靈。原因是;控制桿調得太松,閥芯復位彈簧太軟,閥芯被異物卡住。調整、更換和清洗相應零件即可。
(4)轉向油泵供油不足,造成離合器摩擦片分離緩慢,甚至不能轉向。原因是后橋箱油位太低,將油加足即可。
(5)泄漏太大不能實現轉向。通向轉向離合器的進回油是通過后橋軸和連接盤來連通的。通過長時間的使用,后橋軸和上下蓋之間以及軸承座和連接盤之間的間隙增大,密封磨損,泄漏嚴重,從而造成轉向失靈。另外,活塞、密封環磨損,增加了泄漏,也造成轉向失靈。更換密封及相應部件即可排除。
三、工作裝置液壓系統故障
1.故障現象

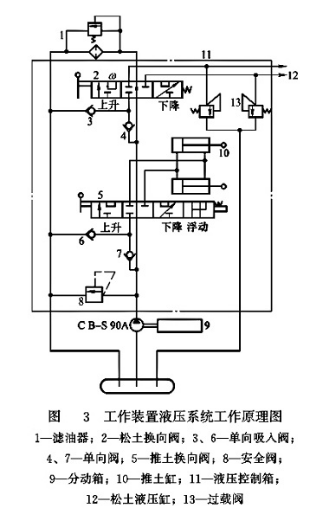

工作裝置液壓系統(見圖3)常見故障是:液壓缸提升力不足、升降速度慢、缸頭漏油、溜鏟等。
2.故障診斷與排除
(1)推土換向閥研磨,閥本身的內泄漏增大,使液壓缸的供油量不足,系統壓力上不去,液壓缸提升力減小。另外,接頭部分及液壓缸密封損壞也會出現這種現象。需更換相應的零件。
(2)換向閥處于封閉信號時有溜鏟現象。主要由于油封、活塞密封損壞,緩沖閥不能封油,使液壓缸內泄增大,造成溜鏟。另外,單向吸入閥和過載閥封油面漏油,也會有此現象。更換密封和相應的零件可以解決。
(3)安全閥失去作用。是因?yàn)榛y閥芯卡孔,彈簧損壞,阻尼孔堵塞,使閥芯不能復位;從而造成安全閥失效,應卸下安全閥進行清洗和檢修,同時更換彈簧。
(4)油濾清器阻塞,產生較高的背壓和噪聲,使濾芯崩壞,排除方法是過濾(控制)箱中的液壓油,更換閥芯。
