小松D155型推土機液壓傳動系統故障的診斷與排除

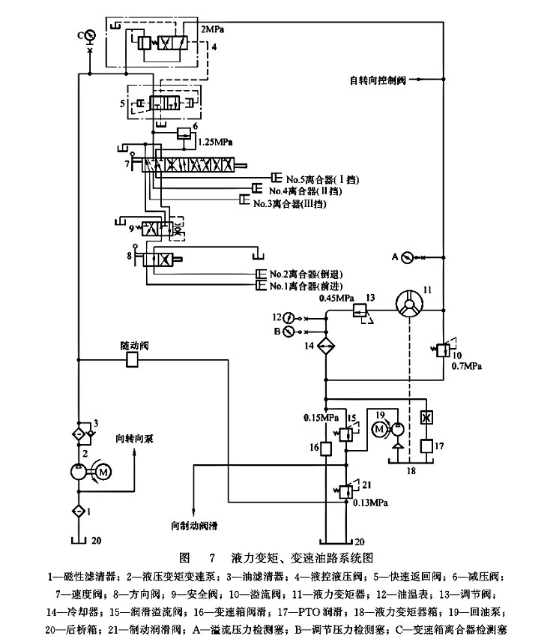

D155型推土機是日本小松公司生產的,其液力變矩、變速油路系統如圖7所示。液壓泵2排出的傳動油分兩路:一路以0.7MPa的壓力向液力變矩系統供油,進入液力變矩器11。液力變矩器的出油經冷卻器14后少部分供變速箱潤滑,大部分流向后橋箱20,回油泵19將變矩器內泄油排入后橋箱;另一路以2MPa的壓力向變速箱系統供油,經變速箱控制閥總成,供變速箱各離合器換擋變速時用,不變速時,液壓油經減壓閥6以1.25MPa的壓力向No.5離合器(I擋)供油。
一般來說,D155型推土機變矩器和變速液壓系統故障較少,供油系統內出現故障往往不易查找原因。下面列舉幾例典型故障現象,簡要介紹其產生原因及排除方法。
一、變矩器系統油路故障
1.故障現象
液力變矩器輸出力不足,使推土機作業無力。如推土機空擋時,變矩器輸出軸旋轉,掛擋后輸出軸立即停轉或旋轉很慢。
2.故障診斷與排除
(1)供油故障。
液力變矩器供油不足,其原因及排除方法如下。
1)推土機后橋箱油位過低,變速泵工作時吸入空氣。補充加足油即可排除故障。
2)吸油管路泄漏,變速泵工作時吸入空氣。擰緊或更換吸油管即可排除故障。
3)變速泵內部磨損嚴重,造成內漏。修理或更換該泵即可排除故障。
4)磁性濾清器堵塞,變速泵吸油困難。清洗更換其濾芯即可排除故障。
(2)溢流閥故障。
液力變矩器進口溢流閥開啟壓力調壓值為0.7MPa,若該閥彈簧太軟或損壞,將使它的調節壓力太低或失靈,進變矩器的油減少。更換溢流閥彈簧即可排除故障。
(3)調壓閥故障。
液力變矩器出口調壓閥的調壓值為0.45MPa,若其彈簧太軟或被臟物卡住,使調節壓力低于傳動油的汽化壓力,則造成其腔內油液汽化,導致傳動效率下降。更換調壓閥彈簧或清洗閥芯即可排除故障。
(4)油溫過高。
油溫過高將導致變矩器傳動效率下降,其原因及排除方法如下。
1)傳動油中混入空氣和水。應防止空氣和水進入傳動油中,后橋箱通氣孔要保持暢通。
2)冷卻器過臟。應清洗冷卻器中的臟物。
3)變矩器回油泵濾清器太臟或回油泵故障造成回油不及時,使變矩器箱內充滿液壓油。
清洗濾清器或更換回油泵即可排除故障。
4)冷卻水溫度過高,散熱不及時。
5)變矩器循環腔內密封件損壞,傳動油內漏。更換密封件即可排除故障。
二、變速系統油路故障
1.故障現象
推土機掛擋后,起步困難或雖能起步但推土機作業無力。
2.故障診斷與排除
(1)變速泵供油不足。
變速泵供油不足,進入變速箱離合器的液壓油壓力不足,將造成離合器摩擦片與主動片結合不徹底,影響動力輸出??砂唇鉀Q液力變矩器供油故障的辦法予以排除。
(2)變速油路壓力太低。
進入變速箱油壓正常值為2MPa,若此壓力太低,將造成變速箱離合器打滑使推土作業無力。
1)變速油路壓力靠調壓閥調定,造成其控制壓力太低的原因有:調壓閥彈簧彈力減弱或損壞,調壓閥芯或閥套卡死,快速返回閥芯阻尼孔堵塞或閥芯卡死,安全閥彈簧彈力減弱或損壞等。排除方法;解體檢查變速控制閥總成,清洗各閥芯、閥套及阻尼孔,更換不合格的彈簧。
2)如果推土機掛擋前變速油路壓力正常,掛擋后壓力下降(因該油路系統在掛擋前一直向I擋No.5離合器供油),則出現下列幾種情況。
①當擋位掛前進I、Ⅱ、Ⅲ擋時,若油壓都下降,說明是前進No.1離臺器油路泄漏。解體檢查更換No.1離合器相應密封件和零部件即可排除故障。
②當擋位掛倒退I、Ⅱ、Ⅲ擋時,若油壓都下降,說明是倒退No2離合器油路泄漏。解體檢查更換No.2離合器相應密封件和零部件即可排除故障。
③當擋位掛前進I擋、倒退I擋,油壓都正常,掛前進Ⅱ擋或倒退Ⅱ擋時,若油壓都下降,說明是N0 4離合器油路泄漏。解體檢查更換N0 4離合器相應密封件和零部件即可排除故障。
④當擋位掛前進I、Ⅱ擋,倒退I、Ⅱ擋時,油壓都正常,掛前進Ⅲ擋或倒退Ⅲ擋時,油壓都下降,說明是No. 3離合器油路泄漏。解體檢查更換No.3離合器相應密封件或零部件即可排除故障。
3)如果推土機掛前進、倒退Ⅱ、Ⅲ擋時油壓都正常,掛I擋和空擋時壓力都下降,則說明是No.5離合器油路泄漏。由于No.5離合器使用的是回轉離合器,較其他離合器要復雜,油路也最長,所以No. 5離合器除油路泄漏故障外,還存在鋼球止回閥密封不嚴及密封銅環磨損故障。解體檢查更換No.5離合器相應密封件或零部件即可。
4)油路堵塞。變速油路壓力正常,掛擋后各擋位油壓也正常。但掛擋后推土機不走或推土作業無力,往往是由于油路被臟物堵塞所致。堵塞部位一般在速度閥或方向閥到變速箱相關離合器液壓缸之間的油路上。清除這些油路的臟物即可。
推土機掛擋后起步困難或推土作業無力,除變速油路系統的故障外,還可能是變速箱自身的機械故障,如變速箱離合器摩擦片燒結在一起、摩擦片被齒圈槽卡住、摩擦片磨損過度、摩擦片變形和摩擦片裝配過緊等。通過解體檢查變速箱,更換損壞的零件即可。
三、液壓傳動系統噪聲
正常工作狀況下D155型推土機液壓傳動系統噪聲較小,若明顯聽到液壓系統噪聲,則預示推土機傳動系統已發生嚴重故障,應立即停車檢查。液壓傳動系統明顯噪聲一般發生在變速泵的吸油部分和液力變矩器內部及變速泵至調壓閥油路??煞謩e按變矩器供油故障和油路部分故障進行處理。若是機械噪聲,應按維修說明書的規定進行檢查排除。
