CT-500HE鏟運機液壓系統故障的診斷與排除

某礦從法國引進的CT-500HE微型電動鏟運機是全液壓礦石鏟運設備，四輪驅動，斗容為0.38m³，有效載重600kg。其液壓系統是整臺設備的心臟，由電動機驅動靜壓泵和液壓泵，把電能轉變成液壓能，實現輪軸轉向、鏟斗升降、裝卸、鏟運及卷纜等工作。設備工作效率高，轉向靈活，深受工人歡迎。由于長時間使用，維護不及時，發生鏟運機不能行走的故障。

CT-500HE電動鏟運機液壓系統工作回路主要有靜壓回路（含行走回路、輔助工作回路）和液壓回路（鏟運工作回路、轉向回路、卷纜回路等）。

1. 故障現象

送電檢查，在延時時間(3s)內跳閘，電動機不起動。斷開保護系統，可起動電動機（不跳閘），輪軸轉向部分、鏟舉部分、卷纜部分工作正常，但鏟運機仍不能行走。從故障現象分析，故障可能在靜壓回路。

2. 故障診斷

1．檢測靜壓回路

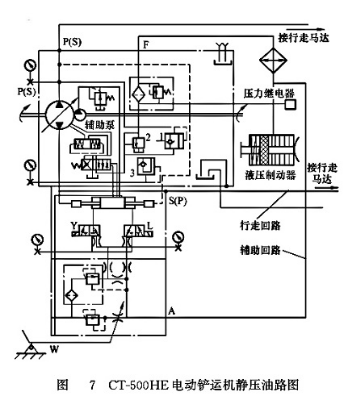

檢測行走回路的電動鏟運機靜壓油路圖如圖7所示，閥1、閥3壓力p₁=42MPa，工作正常。檢測輔助回路，壓力p₂=0.5MPa，小于正常工作壓力(1.0～1.6MPa)，故障可能在輔助回路。

2．分析輔助回路

從輔助回路的作用分析，壓力低于正常工作壓力時，會引起繼電器（安全保護裝置）在延時時間內動作跳閘，同時液壓制動閘也打不開，造成鏟運機不能行走，同故障現象相符，因此可判定故障是由輔助回路壓力造成的。引起輔助回路壓力降低的原因有：

(1)閥2（1.6MPa溢流閥）故障；

(2)輔助泵、制動閘及油路泄漏；

(3)油位低。

3. 故障排除

1．檢查閥2

拆卸閥2，打開發現閥芯被黑色膠質物卡住，不能關嚴，引起泄漏，造成輔助回路壓力降低。

2．處理措施

清洗溢流閥、濾網，更換液壓油，重新組裝，試車，機器恢復正常。
