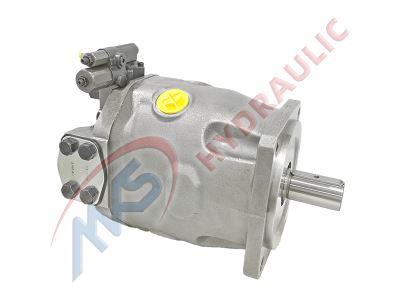

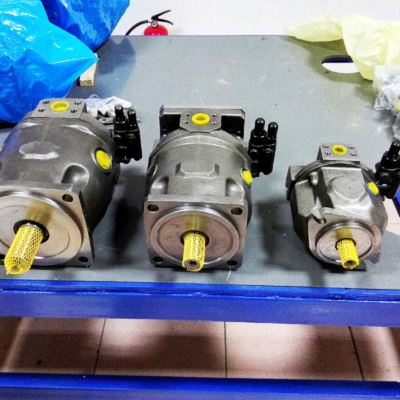

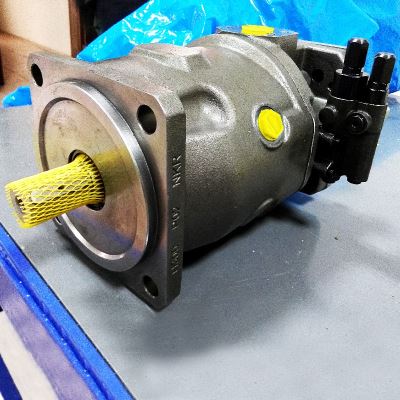

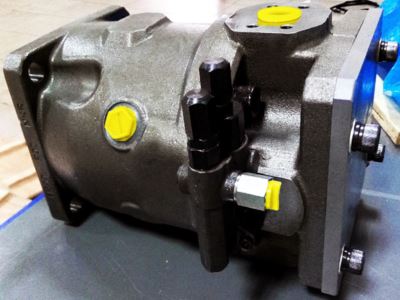

- 變量柱塞泵
- 產品介紹
- 產品型號
系 列
A10VO系列 系列32
工作壓力
額定壓力28MPa,尖峰壓力35MPa
規 格
71、100、140、180
控制方式
DG-兩點直動式控制;
DR-壓力控制;
DRG-遠程壓力控制;
DRF/DRS-壓力和流量控制;
LA...-壓力、流量和功率控制;
ED-電動液壓控制;
ER-電動液壓控制。
特 性
斜盤結構軸向柱塞變量泵,用于開式回路中的靜液壓傳動;
流量與傳動速度和排量成比例;
通過調節旋轉斜盤角度,可實現流量的無級變化;
對搖架軸承進行流體靜力卸載;
用于規格為180的高壓油口或規格為22的油口接板的測量傳感器油口;
許可用于高速;
低噪音等級;
增加功能可靠性;
理想的功率重量比;
通用通軸驅動適用于規格180。
安全信息
– A10VO泵設計用于開式回路中。
– 軸向柱塞單元的項目規劃、組裝和調試必須由合格人員進行。
– 在使用軸向柱塞單元前,請完整閱讀相應的說明手冊。如有必要,請向博世力士樂索取這些手冊。
– 運行期間及運行后不久,軸向柱塞單元(特別是電磁鐵)可能存在造成灼傷的風險。應采取適當?shù)陌踩胧?span>(例如穿著防護服)。
– 根據軸向柱塞單元的不同工作條件(工作壓力、油液溫度),特性可能會改變。
– 工作管路油口:
· 油口和固定螺紋設計用于最大規定壓力。機器或系統制造商必須確保連接元件和管路的安全系數滿足規定的工作條件 (壓力、流量、液壓油、溫度)。
· 工作管路油口和功能油口僅設計用于液壓管路。
– 壓力切斷和壓力控制不提供過壓保護。單獨的溢流閥在液壓系統中提供。
– 必須遵循此處包含的數據和說明。
– 該產品不能作為一個遵循ISO13849的通用機械安全概念的部件被批準。
– 采用以下緊固扭矩:
· 接頭:
有關所使用接頭的緊固扭矩,請參見制造商說明。
· 安裝螺栓:
對于符合DIN13的ISO公制螺紋標準和符合ASMEB1.1的螺紋標準的安裝螺栓,我們建議根據VDI2230單獨檢查緊固扭矩。
· 軸向柱塞單元的螺紋孔:
最大允許緊固扭矩MGmax對于螺紋孔是最大值,不得超過該值。
· 鎖緊螺釘:
對于與軸向柱塞單元一起提供的金屬鎖緊螺釘,需要施加緊固扭矩MV。
安裝注意事項
在調試和運行過程中,軸向柱塞單元必須始終充滿液壓油并排放空氣。在停用時間相對較長時,也應遵守上述注意事項,因為軸向柱塞單元通過液壓管路排空。
特別是在“傳動軸向上/向下”安裝位置,必須徹底進行注油和排氣,否則會存在無油運轉等危險。
馬達外殼內的殼體泄油必須通過最高殼體泄油口(L1、L2、L3)排放到油箱。
對于多個設備的組合,應確保不超過每個設備的相應殼體壓力。當設備的泄油口存在壓差時,必須更換共用的泄油管路,以使在任何情況下,都不超過所有連接設備的最小允許殼體壓力。如果無法做到這點,必要時應鋪設單獨的泄油管路。
為了獲得有利的噪音值,應使用彈性元件分離所有連接管路,并避免在油箱上方安裝。
在所有工況下,吸油管路和殼體泄油管路必須通入油箱中最低油位以下的位置。允許吸油高度hS取決于總壓力損失,但不會高于其最大值(hSmax=800mm)。在運轉期間,油口S的最小吸油壓力還不得降至0.8bar絕對壓力以下。
