徑向往塞泵
柱塞泵按柱塞的排列方向不同,分為徑向往塞泵和軸向柱塞泵兩類。徑向柱塞泵的柱塞與缸體中心線垂直,軸向柱塞泵的柱塞都平行于缸體中心線。
1.工作原理

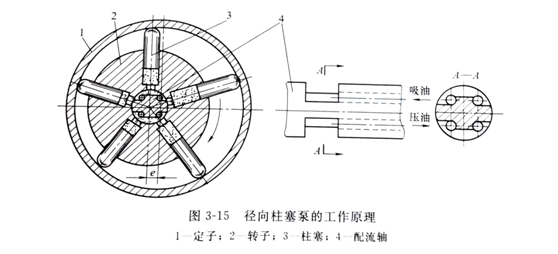

圖3-15所示為徑向柱塞泵的工作原理。它由定子1、轉子(缸體) 2、柱塞3、配流軸4等組成。在轉子2上徑向均勻地布置著幾個徑向排列的柱塞孔,柱塞3可在孔中自由滑動,轉上和定子之間有一個偏心距e。配油軸固定不動,上部和下部各做成一個缺口,此兩缺口又分別通過所在部位的兩個軸向孔與泵的吸、壓油口連通。
當轉子按圖示方向旋轉時,上半部的柱塞在離心力作用下外伸,通過配流軸吸油;下半部的柱塞則受定子內表面的推壓作用而縮回,通過配流軸壓油。移動定子改變偏心距的大小,便可改變柱塞的行程,從而改變排量。若改變偏心距的方向,則可改變吸、壓油的方向。因此,徑向往塞泵可以做成單向或雙向變量泵。
由于柱塞在缸體中徑向移動速度是變化的,而各個柱塞在同一瞬時徑向移動速度也不一樣,所以徑向往塞泵的瞬時流量是脈動的,由于柱塞數為奇數要比柱塞數為偶數的瞬時流量脈動小得多,所以徑向往塞采用柱塞個數為奇數。
2.徑向柱塞泵的特點
徑向柱塞泵的優點是制造工藝性好(主要配合面為圓柱面),變量容易,工作壓力較高,軸向尺寸小,便于做成多排柱塞的形式。其缺點是徑向尺寸大,旋轉慣性大,柱塞與定子為點接觸,接觸應力高,配流軸受到不平衡液壓力作用,易磨損,泄漏間隙不能補償,這些限制了它的轉速和壓力的提高。另外,配流軸中的吸、排油流道的尺寸受到配流軸尺寸的限制不能做大,從而影響液壓泵的吸入性能。
