液控單向閥
液控單向閥由單向閥和液控裝置(微型活塞缸)兩部分組成,當液控裝置不通壓力油時,它和普通單向閥一樣,能夠起單向通油的作用;當液控裝置通以壓力油時,液壓閥就保持開啟狀態,液壓油液雙向都能通過。
(1)結構及工作原理 液控單向閥根據泄漏方式的不同,可分為外泄式和內泄式兩種。

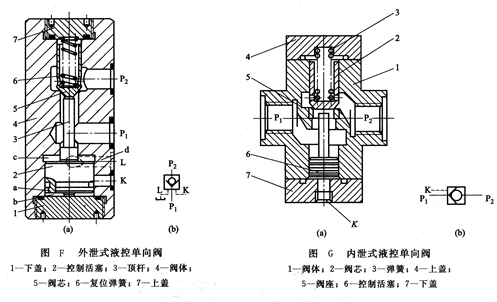

圖F所示為外泄式液控單向閥。在液控單向閥的下部有一個控制油口K,當控制油口不通壓力油時,它的工作原理和普通單向閥一樣。當控制油口K處通人控制壓力油時,壓力油從控制活塞2的環形槽a進入控制活塞下腔b,由于控制活塞上腔c通過小孔d與外泄口L相通,控制活塞在油壓力的作用下上移,推動頂桿3將閥芯5強行頂開,這時P2腔和P1腔接通,油液可以反方向流動。
圖G所示為內泄式液控單向閥。它的結構和工作原理與外泄式液控單向閥相似,只是通過控制活塞與閥體的配合間隙泄漏到反向出油腔P1的流量與反向油液一起流出液控單向閥。
外泄式液控單向閥可用于反向開啟前P1腔壓力較高的情況,這時Pl腔壓力阻止控制活塞上移的作用力很小,有利于液控單向閥反向開啟;而內泄式液控單向閥是將控制活塞上腔直接與P1腔溝通而無外泄口,所以只能用于反向開啟前P1腔壓力較低的情況。
(2)職能符號 外泄式液控單向閥的職能符號如圖F(b)所示,內泄式液控單向閥的職能符號如圖G(b)所示。
(3)應用舉例 液控單向閥具有良好的反向密封性能,在液壓系統中應用很廣,常用于保壓、鎖緊和平衡回路。圖H列出了液控單向閥的主要應用。
①保持壓力 滑閥式換向閥都有間隙泄漏現象,只能短時間保壓。當有保壓要求時,可在油路上加一個液控單向閥,如圖H(a)所示,利用錐閥關閉的嚴密性,使油路長時間的保壓。
②用于液壓缸的“支承’’液控單向閥接于液壓缸下腔的油路,,如圖H(b)所示,可防止立式液壓缸的活塞和滑塊等活動部分因滑閥泄漏而下滑。
③實現液壓缸的鎖緊狀態 換向閥處于中位時,兩個液控單向閥關閉,嚴密封閉液壓缸兩腔的油液[見圖H(C)],這時活塞就不能因外力作用而產生移動。
④大流量排油 如圖H(d)中液壓缸兩腔的有效工作面積相差很大。在活塞退回時,液壓缸右腔排油量驟然增大,此時若采用小流量的滑閥,會產生節流作用,限制活塞的后退速度;若加設液控單向閥,在液壓缸活塞后退時,控制壓力油將液控單向閥打開,便可以順利地將右腔油液排出。
⑤作為充油閥使用 立式液壓缸的活塞在高速下降過程中,因高壓油和自重的作用,致使下降迅速,產生吸空和負壓,必須增設補油裝置。圖H(e)所示的液控單向閥作為充油閥使用,以完成補油功能。
⑥組合成換向閥 圖H(f)為組合成換向閥的一個例子,是用兩個液控單向閥和一個單向閥組合成的,相當于一個三位三通換向閥的換向回路。
