手動換向閥
(l)手動換向閥 手動換向閥是用手動杠桿操縱閥芯移動,來改變閥的工作位置,控制液體流動的方向。

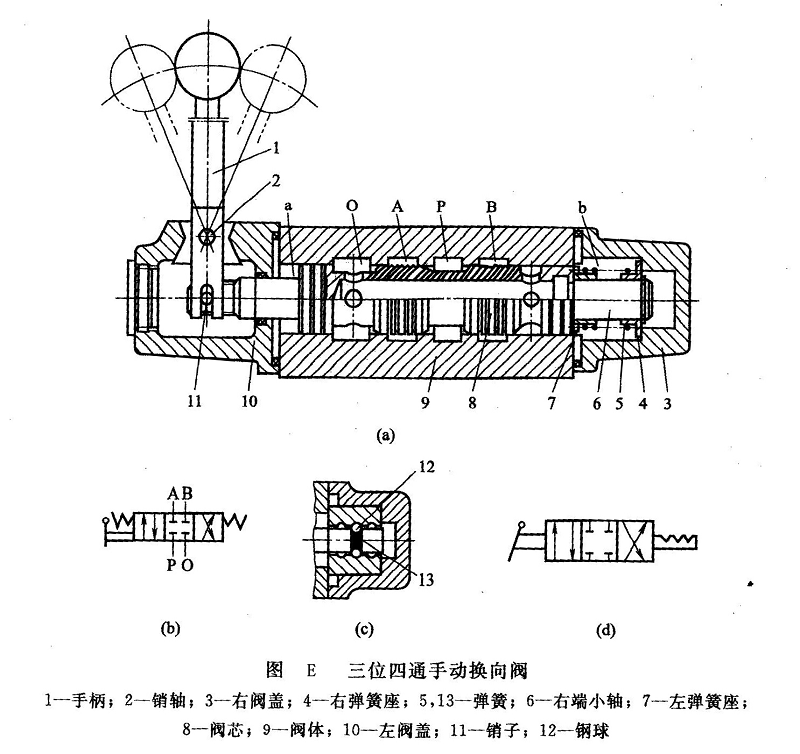

手動換向閥閥芯的定位方式有鋼球定位式和彈簧復位式兩種。圖E為彈簧復位式三位四通手動換向閥,左端為操縱手柄,右端為彈簧自動復位機構。推動手柄1向右,閥芯8向左移動直至左右彈簧座7和4相碰為止(這時彈簧5受壓縮)。此時,P口和A口相通, B口經閥芯軸向孔與0口相通;推動手柄向左,閥芯向右移動至左右彈簧座7和4相碰為止。此時,P口與B口相通,A口與O口相通。鋼球定位式是當操縱手柄外力取消后,閥芯依靠鋼球定位保持在換向位置。彈簧復位式是當操縱手柄外力取消后,彈簧使閥芯自動回復到初始位置。松開手柄,閥芯在彈簧力的作用下自動回到中間位置(中位),這時P、O、A、B全部封閉(即圖示位置)。這種換向閥適用于動作頻繁、工作持續時間短的場合,其操作比較安全,常應用于工程機械。
圖E (c)所示為鋼球定位式三位四通換向閥的定位原理:當用手柄撥動閥芯時,閥芯可以借助彈簧13和鋼球12保持在左、中、右任何一個位置上。這種結構應用予機床、液壓泵、壓機、船舶及工程機械等。圖E (d)為其職能符號。
手動換向閥有一個特點就是:可通過操縱手柄控制閥芯和行程在一定范圍內(中間位置到換向終止位置之間)變動,即各油口的開度可以根據需要進行調節,使其在換向的過程兼有節流的功能。
