液動換向閥
液動換向閥是靠液壓力來改變閥芯位置的換向閥。
圖I (a)所示為一種三位四通液動換向閥的結構原理。當控制油口K1通壓力油、Kz回油時,閥芯右移,P與A通,O與B通;當油口Kz通壓力油、K1回油時,閥芯左移,P與B通,O與A通;當K1、Kz都不通壓力油(即如圖所示的位置)時,閥芯在兩端對中彈簧的作用下處于中間位置。圖I (b)為其職能符號。

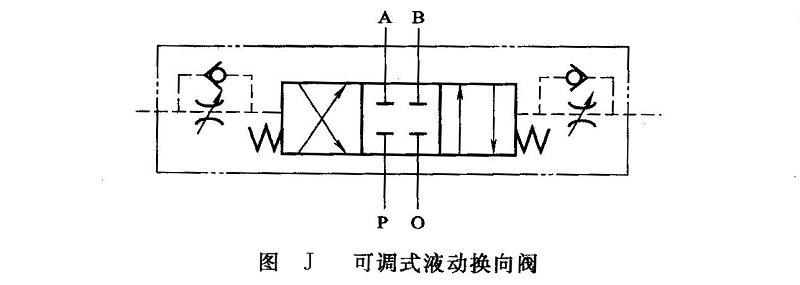

液壓操縱可給予閥芯很大的推力,因此液動換向閥適用于壓力高、流量大、閥芯移動行程長的場合。在液動換向閥的控制油路上往往裝有可調的單向節流閥(稱阻尼器),以便分別調節換向閥芯在兩個方向上的運動速度,改善換向性能。阻尼器和液動換向閥可連成一體也可獨立。帶阻尼器的液動換向閥職能符號如圖J所示。
