電液換向閥
電液換向閥是由一個普通的電磁換向閥和液動換向閥組合而成的。其中電磁換向閥起先導閥的作用,它通過電磁鐵的通電和斷電,改變控制油路的方向,繼而推動液動換向閥的閥芯移動;液動換向閥是主閥,它在控制油液的作用下,改變閥芯的位置,使油路換向。為保證主閥芯在先導電磁鐵都斷電時由彈簧作用回到中位,先導電磁閥的中位機能應是“Y”型。由于控制油液的流量不必很大,因而可實現以小容量的電磁閥來控制大通徑的液動換向閥。

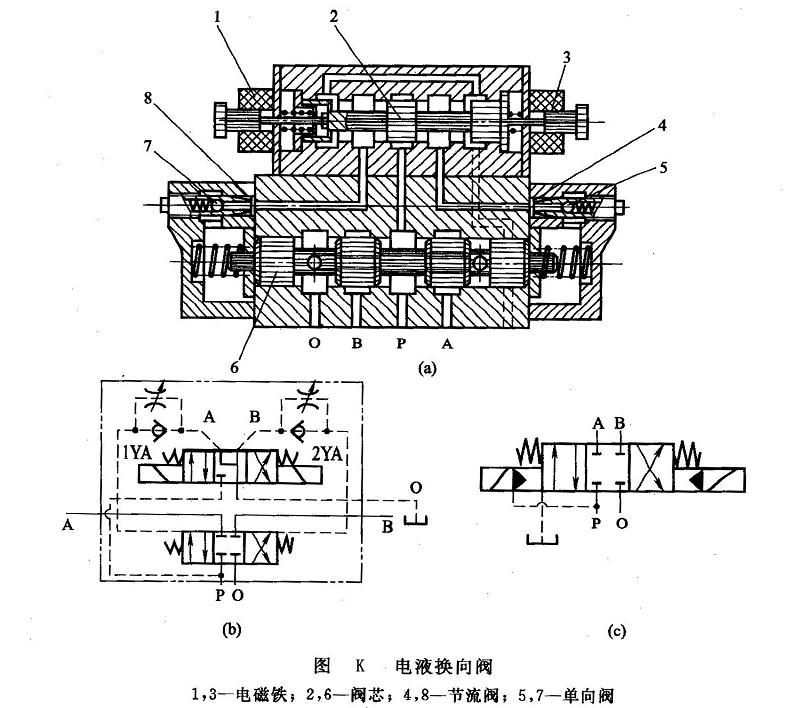

圖K(a)所示為電液換向閥的結構原理。電磁鐵1、3都不通電時,電磁閥閥芯處于中位,液動閥閥芯6因其兩端未接通控制油液(而接通油箱),在對中彈簧的作用下,也處于中位。電磁鐵1通電時,閥芯2向右移,控制油經單向閥7通入閥芯6的左端,推動閥芯6移向右端,閥芯6右端的油液則經節流閥4、電磁閥流回油箱。閥芯6移動的速度由節流閥4的開口大小決定。同樣道理,若電磁鐵3通電,閥芯6移向左端(使油路換向),其移動速度由節流閥8的開口大小決定。
圖K(b)和分別為電液換向閥的詳細職能符號和簡化的職能符號。
在電液換向閥中,由于閥芯6的移動速度可調,因而就調節了液壓缸換向的停留時間,并可使換向平穩而無沖擊,所以電液換向閥的換向性能較好,適用于高壓大流量場合。
