溢流閥的應用舉例

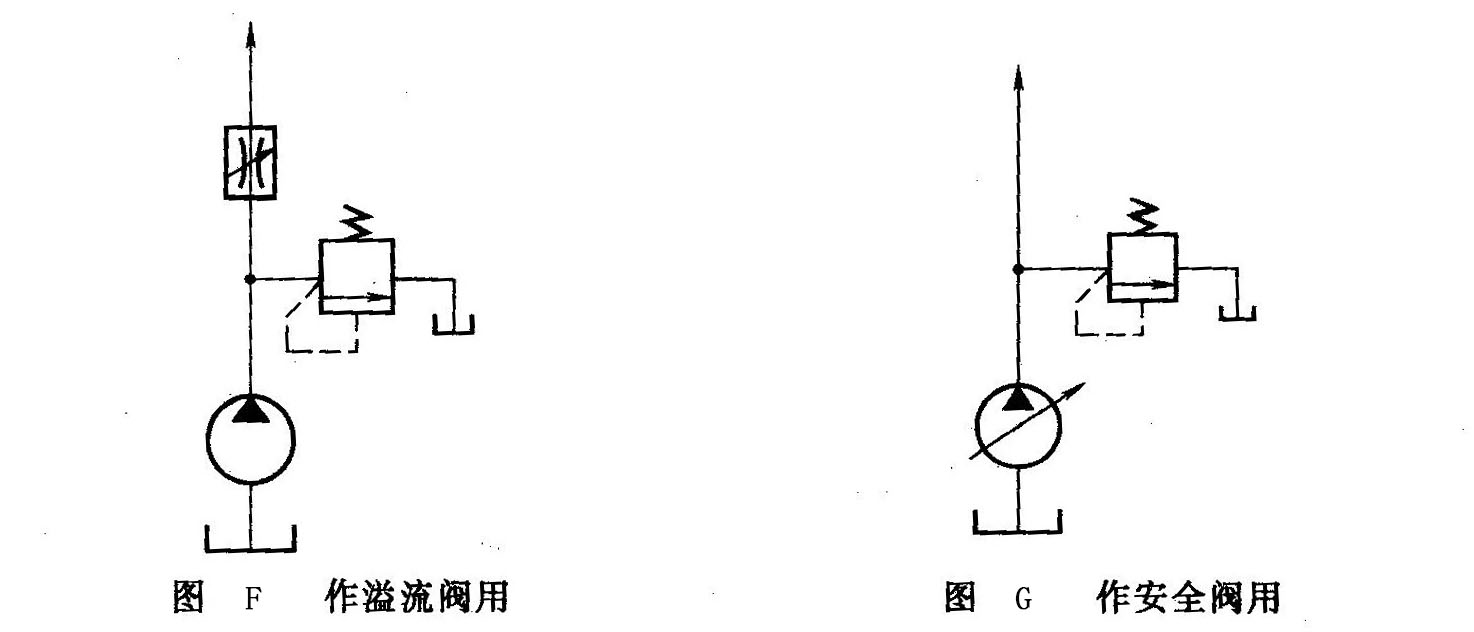

(1)作溢流閥用 在采用定量泵節流調速的液壓系統中,調節流量控制閥(節流閥)的開口大小可調節進入執行元件的流量,而定量泵多余的油液則從溢流閥溢回油箱。在工作過程中閥是處于常開狀態,液壓泵的工作壓力決定予溢流閥的調整壓力且基本保持恒定。如圖F所示。
(2)作安全閥用 在正常工作時閥是處于常閉狀態。例如在容積調速回路中(如圖G所示),系統正常工作時,其壓力低于溢流閥的調定值,液壓泵供應的壓力油全部進入執行元件,閥關閉,沒有油液從溢流閥流出;當因某種原因(如管路堵塞、過載等)而使系統壓力超過溢流閥的調定值時,閥才打開,油液經閥流回油箱,系統壓力不再增高,因而可以防止液壓系統過載,起安全保護作用。

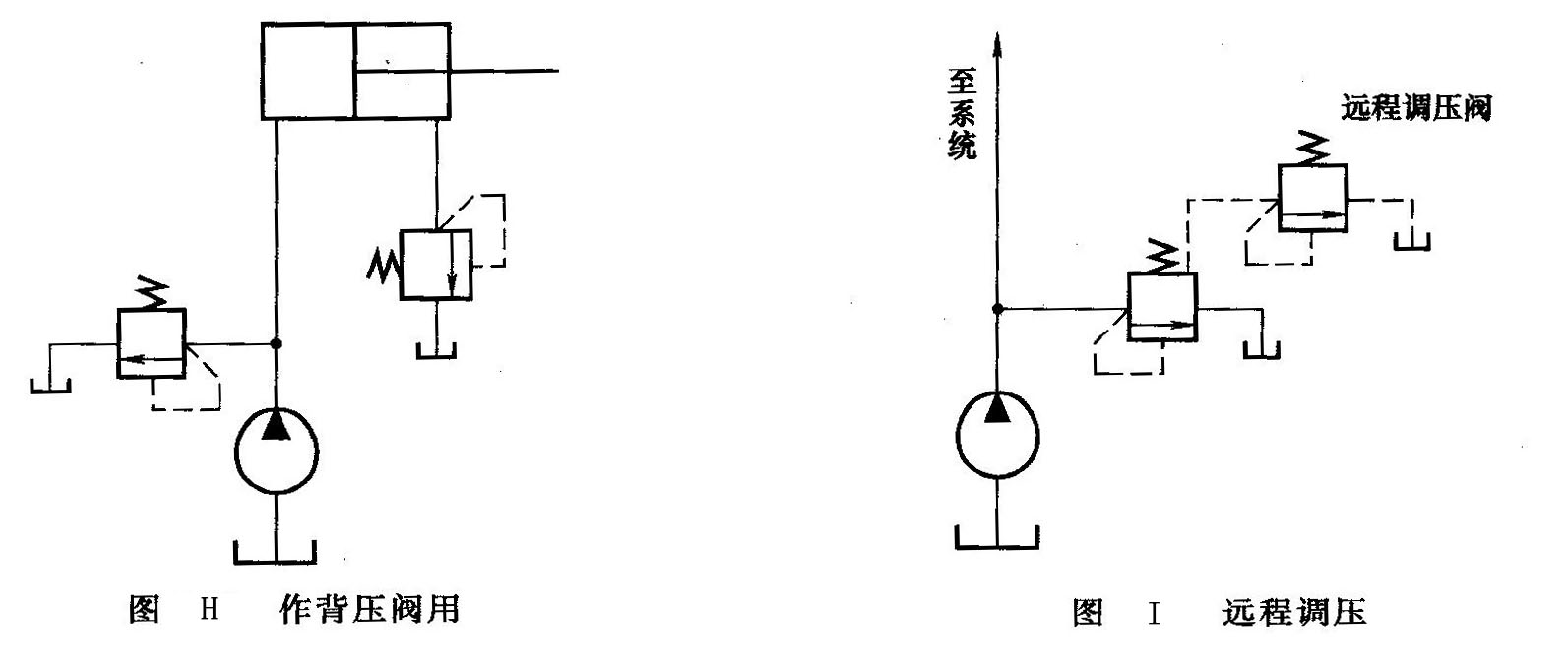

(3)作背壓閥用 在液壓系統的回油路上接一溢流閥(如圖H所示),可造成一定的回油阻力即背壓。背壓的存在可提高執行元件運動的平穩性。調節溢流閥的調壓彈簧可調節背壓力大小。
(4)遠程調壓在前面的結構與工作原理介紹中已述及,具體回路如圖G所示。
(5)實現系統的二級調壓如圖H所示,當閥2斷開時,泵的出口壓力由先導式溢流閥l調定;當閥2接通時,泵的出口壓力由遠程調壓閥3調定。為了達到對系統的二級調壓的目的,閥3的調定壓力必須小于閥1的調定值。
(6)使系統卸荷前面已介紹,具體回路如圖I所示。
