普通節流閥
1.結構及工作原理

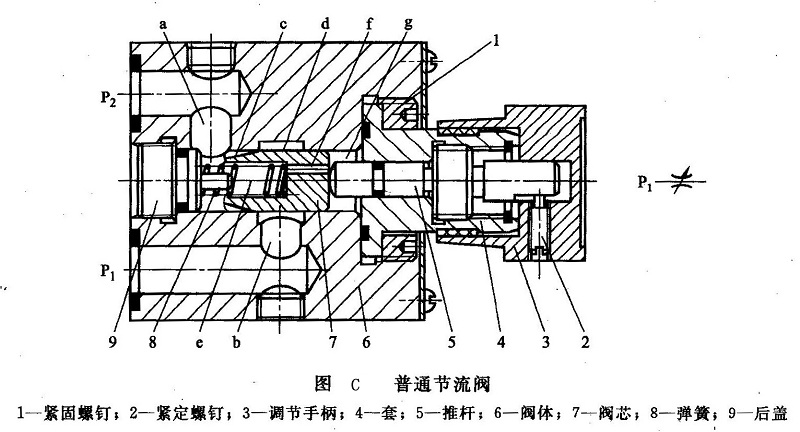

圖C所示為一種普通節流閥的結構及職能符號。節流閥閥口采用軸向三角槽式,主要由閥體6、閥芯7、推桿5、調節手柄3、彈簧8等組成。油液從進油口P1流入,經孔道b流至環形槽d,再經過三角槽節流口進入孔道a,再?gòu)某鲇涂?span lang="EN-US">P2流出。出油口的壓力油同時經過閥芯7的內腔e和孔f流入閥芯的右腔g,由于壓力油同時作用在閥芯7左、右兩端的承壓面積上,且閥芯7兩端的承壓面積相等,所受的液壓作用力也相等,所以閥芯7便只受復位彈簧8的作用緊靠在推桿5上。調節手柄3,使推桿5作軸向移動,改變節流口的通流面積來調節流量。
這種節流閥的特點是出油口的壓力油通過閥芯中間的通孔,同時作用在閥芯左右兩端,使閥芯只受復位彈簧的作用。因此調節比較輕便。
2.應用
節流閥的主要應用是在定量泵液壓系統中,與溢流閥配合組成節流調速回路,即進口、出口和旁路節流調速回路,以調節執行元件的運動速度。但由節流閥的流量特性可知,當負載變化時,節流閥前后壓差Ap隨之發生變化,通過節流閥的流量q也就變化。這樣,執行元件的運動速度將受到負載變化的影響。所以只能用在恒定負載或?qū)λ俣确€(wěn)定性要求不高的場合。節流閥也可做背壓閥用。
