分流集流閥
分流集流閥是用來保證多個執行元件速度同步的流量控制閥,又稱同步閥。
分流集流閥包括分流閥、集流閥和分流集流閥三種不同控制類型。分流閥安裝在執行元件的進口,保證進入執行元件的流量相等;集流閥安裝在執行元件的回油路,保證執行元件回油量相同。分流閥和集流閥只能保證執行元件單方向的運動同步,若要求執行元件雙向同步則需采用分流集流閥。

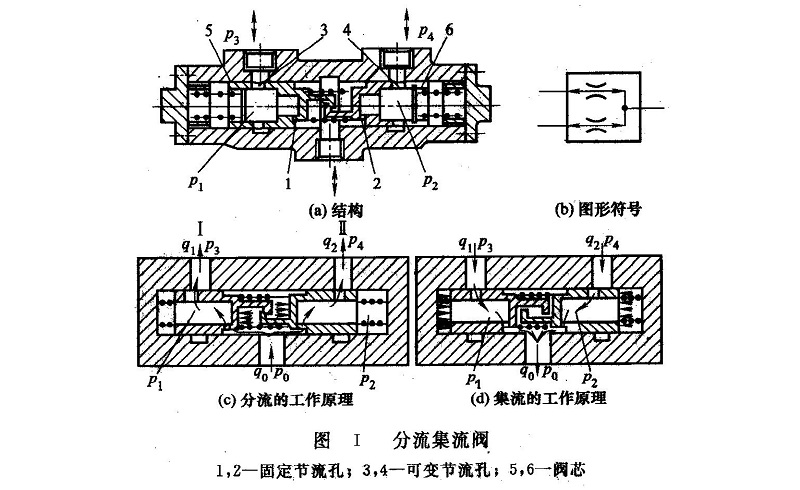

圖I(a)所示為等量分流集流閥的結構原理,圖I(b)為其圖形符號。閥芯5、6在各自彈簧的作用下處于中間位置的平衡狀態。如果負載p3≠p4,閥芯還處于中間位置,必然有p1≠p2,這時連為一體的閣芯將向壓力小的一側移動,相應地可變節流孔減小,壓力上升,直到p1=p2,閥芯停止運動,由于兩固定節流孔1、2的面積相等,因此通過兩固定節流孔的流量q1=q2。而不受出口壓力p3及p4變化的影響。
圖I (c)所示為分流的工況,由于進口壓力P0大于p1和p2,所以閥芯5、6處于相互分離,但相互鉤住。由圖可知,進口壓力為p0,流量為q0,進入閥后分為兩路分別通過兩個面積相等的固定節流孔1、2,再分別進入油室,然后從可變節流孔3,4經出口進入兩執行元件。如果兩執行元件負載相等則分流閥的出口壓力p3 =p4,因為閥中兩支流通道尺寸完全對稱,所以輸出流量q1=q2= q0/2,且p1=P2。如果負載不對稱使得p3≠p4,且p3<p4,閥芯來不及運動而處于中間位置,則p1<p2。此時閥芯左移,使得節流孔3減小,這樣使得p1增大,直到p1=p2,閥芯停止運動,在一個新的平衡位置穩定,故q1=q2。
圖I (d)所示為集流的工況,由于出口壓力p0小于P1和p2,所以閥芯處于相互壓緊。如果左回油壓力p3小于右回油壓力p4,而閥芯仍處于中間位置,必然有p1 <p2。此時壓緊成一體的閥芯左移,使得節流孔4減?。哼@樣使得p2減小,直到p1=p2,閥芯停止運動,故q1=q2。
