非通軸式軸向柱塞泵2

    ③旋轉斜盤式柱塞泵與常用斜盤式柱塞泵相反，旋轉斜盤式柱塞泵的斜盤由泵軸驅動，而缸體則固定在殼體內。這種泵多采用點接觸式柱塞并由分散在各柱塞內單獨的彈簧或吸油腔內的預壓實現回程。按配流形式有間隙密封配流式與混合配流式兩種。

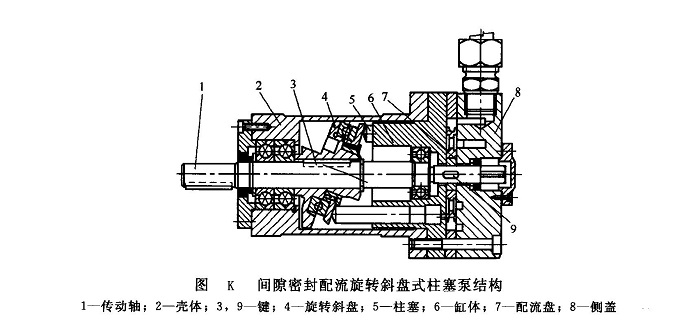

    a．間隙密封配流式如圖K所示，傳動軸1貫穿用鍵3、9與之相連的旋轉斜盤4和端面或圓柱配流盤7，傳動軸旋轉時同時驅動旋轉斜盤4和配流盤7。此種結構由于需密封的滑動面太多，故未見進一步發展。

b．混合配流式現有旋轉斜盤式柱塞泵產品主要是滑閥、座閥或兩者混合配流。圖L所示泵的柱塞本身兼作吸油滑閥，當柱塞4由回程彈簧6的彈性力頂著向外伸時，底蓋8上對應的排油座閥7由于腔內油壓和自身彈簧的共同作用而關閉，缸筒下腔出現負壓，柱塞頂端的棱邊打開缸筒中部的吸油環槽時，殼體2中的油液即會充入缸筒；而在旋轉斜盤3迫使柱塞下行并重新關閉了吸油環槽后，缸筒下腔中的油液即被壓縮，當這部分油液的壓力和回程彈簧力的合力超過排油座閥另一側的諸力時，此閥開啟，新的壓力油進入排油腔。

    旋轉斜盤式柱塞泵的優點是旋轉部件的轉動慣量較小，主要缺點是難以調節旋轉斜盤的傾角以制成變量泵。但有些生產廠商新近研究和生產的某些旋轉斜盤式柱塞泵產品，已經可提供多種變量控制方式。日本川崎精機株式會社生產的K3VG系列旋轉斜盤式軸向柱塞泵，設有高精度電液伺服調節器[ILIS（智能線性化的伺服）]，備有壓力控制、流量控制、功率控制及復合控制等豐富的控制方式供用戶選擇，該系列泵的額定壓力達34.3MPa，排量范圍為63～560mL/r，具有噪聲低、效率和可靠性高及使用方便的特點，適用于一般工業機械的開式液壓系統。
