螺桿泵的類型特點
螺桿泵用在公共外套中旋轉的一根或數根互相嚙合的螺桿沿軸向輸送工作介質,其最簡單的形式就是套在圓筒中的一根帶螺旋葉片的軸。人們用這樣的裝置來提升水或建筑用灰漿等物料,已有數千年的歷史,阿基米德螺旋泵(參見圖1-4)即為源于此的一種裝置。
由于從螺桿橫截面看去螺桿間又像特殊齒形的齒輪嚙合,故有時又將螺桿泵列在齒輪泵中。
(1)類型特點

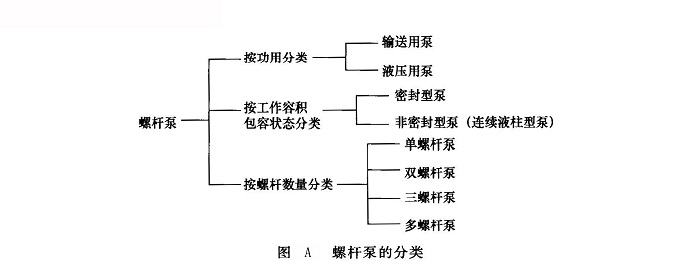

① 分類螺桿泵的詳細分類如圖A所示,其中非密封型(連續液柱型)泵的工作情況類似于食品機械中的螺旋輸送器,更適用于輸送黏稠的物料。在液壓工程領域內一般只使用密封型螺桿泵。
單螺桿泵的螺桿具有圓形的法向截面,套在由特種橡膠等彈性材料制成的外套中旋轉,主要用于輸送物料。雙螺桿泵的排量可以做得很大,主要也是輸送用泵,很少作為液壓泵使用。螺桿多于三根的泵比較罕見。液壓工程中應用的主要是三螺桿泵。
② 特點 見下表
螺桿泵的特點
主要優點 |
主要缺點 |
①運轉平穩,輸出流量幾乎無脈動,在各類液壓泵中噪音最低
②轉速和排量范圍均很寬,是輸出流量最大的一類液壓泵
③自吸能力強
④對介質黏度適應性強,可輸送從黏度極低的溶液、油料、水溶液直到黏度很高的油脂、膠體、軟膏等各種中性或腐蝕性的物料,甚至半固體或固液、固液氣多相混合物
⑤運動部件少,工作可靠,壽命長 |
①螺桿制造較困難,價格貴
②結構笨重,功率密度低
③容積效率較低,一般適用于低壓系統 |
