復合液壓泵結構與特點
復合液壓泵是基于普通雙聯泵發展起來的液壓元件。它由多個不同結構形式的泵按一定方式組合而成,并由一臺原動機驅動。復合液壓泵有以下幾種組合形式。
①多個葉片泵或多個雙聯泵。
②多個葉片泵或多個徑向柱塞泵。
③多個徑向柱塞泵或多個齒輪泵。
④一個葉片泵和一個齒輪泵。
⑤兩個軸向柱塞泵。
復合液壓泵可以實現多臺液壓泵之間高低壓力及流量的組合供油,以適應工況多變液壓系統對于壓力、流量的多種需求,從而減少采用單臺高壓大流量泵供油時,在非尖峰負載工況造成的壓力和流量過剩,減少能量損失和系統發熱,提高系統效率和性能。
復合液壓泵中各臺單泵之間可以采用特制的聯軸器或法蘭實現串聯連接,各臺單泵之間也可以為通軸結構。

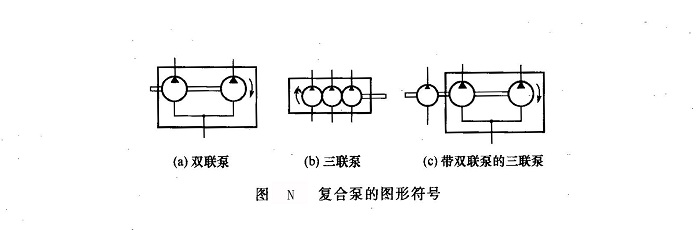

復合液壓泵的性能參數(如壓力、排量等)取決于相關單泵的參數。但作用于各單泵傳動軸和通軸上的最大轉矩不得高于它們?cè)试S的極限值,尤其必須考慮到作用于第一級驅動軸上的總轉矩是驅動其他幾級單泵的轉矩之和,如圖M所示。復合泵的液壓圖形符號與各泵間的油路連接方式有關,圖N所示為三種復合泵的液壓圖形符號。
