葉片泵制造工藝的技術要求

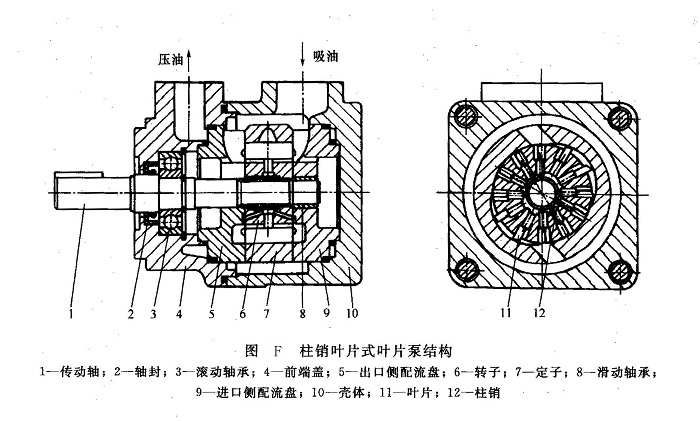

(1)主要結構 葉片泵也屬于殼體承壓型液壓元件,高性能葉片泵的代表性產品有子母葉片式、柱銷葉片式、雙葉片式、階梯葉片式等,其中柱銷葉片式葉片泵的加工工藝最為復雜,且能包括其他各種泵的加工工藝,故此處以柱銷葉片式葉片泵為主介紹其關鍵零件的材料及工藝。圖F所示為一種柱銷葉片式葉片泵結構,它主要由轉子6、定子7、葉片11、兩側配流盤5和9、傳動軸1及殼體10等關鍵零件組成。借助由定子內表面、轉子外表面、裝在轉子葉片槽中的兩相鄰葉片和進、出口兩側的配流盤端面所形成的密閉工作容積的變化,即可實現吸油和壓油。
(2)技術要求 為了滿足葉片泵各項性能參數,保證葉片泵的正常工作,必須滿足下列技術要求。
①葉片隨轉子轉動的同時,應能在轉子的葉片槽內靈活移動,無卡阻現象,使葉片伸出轉子外圓的長度可以隨定子內曲線的變化而改變,從而形成吸油腔和壓油腔密封容積大小的變化,以實現吸油和壓油。
②葉片與定子環內滑道不脫空。葉片頂部與定子內表面緊密接觸,沿定子內表面滑行不發生脫空,以形成密封的工作容積。
③各相對滑移運動表面間密封良好。葉片與轉子葉片槽之間及轉子端面、定子端面、葉片端面與兩側板(配流盤)之間,要有可靠的密封,限制壓油腔與吸油腔之間的泄漏。
④相鄰兩葉片間的密封容積在吸油區逐漸擴大到最大時,首先應與吸油腔切斷,然后迅速轉移到壓油腔,以防壓油腔與吸油腔直接溝通,要求配流盤吸、排油窗口之間沿圓周的間隙應等于或稍大于相鄰兩葉片之間的間隔。
葉片泵的產品性能和正常工作主要取決于定子、轉子、葉片及配流盤等關鍵零件封閉容積密封的可靠程度,而這主要是由這些關鍵零件所用的材料及加工的形位精度來保證的。
