液壓齒輪泵實驗方法的實驗方法
①試驗裝置

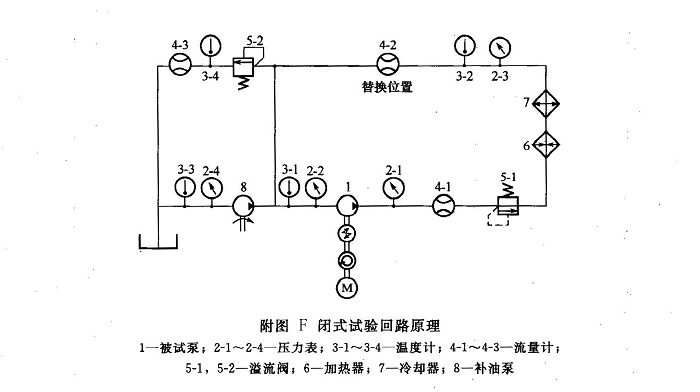

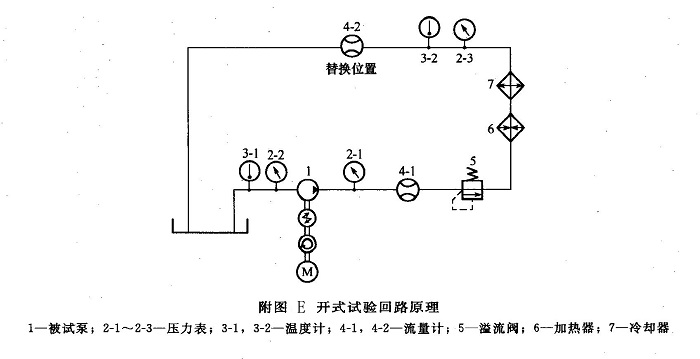

a．齒輪泵試驗應具備符合附圖E或附圖F所示試驗回路的試驗臺。
b．壓力測量點的位置。壓力測量點應設置在距被試泵進、出油口的(2～4)d處(d為管道內徑)。穩態試驗時，允許將測量點的位置移至距被試泵更遠處，但應考慮管路的壓力損失。
c．溫度測量點的位置。溫度測量點應設置在距壓力測量點(2～4)d處，且比壓力測量點更遠離被試泵。
d．噪聲測量點的位置。噪聲測量點的位置和數量應按GB/T 17483的規定。
②試驗條件
a．試驗介質。試驗介質應為被試泵適用的工作介質。試驗介質的溫度：除明確規定外，型式試驗應在（50士2）℃下進行，出廠試驗應在（50土4）℃下進行。試驗介質的黏度：40℃時的運動黏度為42～74mm2/s（特殊要求另行規定）。試驗介質的污染度：試驗系統油液的固體顆粒污染等級不應高于GB/T 14039-2002規定的-/19/16。
b．穩態工況。在穩態工況下，被控參量平均顯示值的變化范圍應符合下表規定。在穩態工況下記錄試驗參量的測量值。
齒輪泵被控參量平均顯示值允許變化范圍
|
測量參量 |
各測量準確度等級對應的被控參量平均顯示值允許變化范圍 |
||
|
A |
B |
C |
|
|
壓力（表壓力p＜0.2MPa時）/kPa |
±1.0 |
±3.0 |
±5.0 |
|
壓力（表壓力p＜0.2MPa時）/% |
±0.5 |
±1.5 |
±2.5 |
|
流量/% |
±0.5 |
±1.5 |
±2.5 |
|
轉矩/% |
±0.5 |
±1.0 |
±2.0 |
|
轉速/% |
±0.5 |
±1.0 |
±2.0 |
c．測量準確度。測量準確度等級分為A、B、C三級，型式試驗不應低于B級，出廠試驗不應低于C級。各等級測量系統的允許系統誤差應符合附表12的規定。
測量系統的允許系統誤差
|
測量參量 |
測量準確等級 |
||
|
A |
B |
C |
|
|
壓力（表壓力p＜0.2MPa時）/kPa |
±1.0 |
±3.0 |
±5.0 |
|
壓力（表壓力p≥0.2MPa時）/% |
±0.5 |
±1.5 |
±2.5 |
|
流量/% |
±0.5 |
±1.5 |
±2.5 |
|
轉矩/% |
±0.5 |
±1.0 |
±2.0 |
|
轉速/% |
±0.5 |
±1.0 |
±2.0 |
|
溫度/℃ |
±0.5 |
±1.0 |
±2.0 |
