冶金設備的維修_高爐鼓風機液壓系統原理及功能
某公司動力廠6號風機、是高爐生產的關鍵設備之一,其為全靜葉可調軸流式電動鼓風機。吸入風量5500m3/min,出口風壓0.45MPa(表壓),轉速44lOr/min,電機功率36140kW。其靜葉角度調整及放風門開啟由一套液壓系統完成。由于該系統設計施工等原因,自投產以來,運行不穩定,時常發生油壓波動,引起機組掉閘,影響了高爐穩定生產。
該動力油系統主要由泵站、靜葉調整閥組(伺服控制)、放風門閥組(比例控制)三部分組成,工作壓力12.5MPa、最大工作流量59L/min。

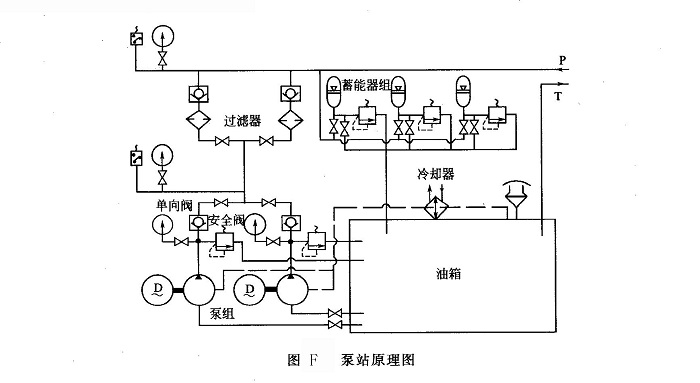

泵站(圖F)主要由泵組(一用一備)、溢流閥、蓄能器、過濾器、油箱等組成。泵組采用恒壓變量泵(PVB20),通過調節其變量裝置可保持出口油壓穩定在12. 5MPa。溢流閥整定壓力為14MPa,起超壓保護作用。當系統壓力低于11MPa時,報警并啟動備用泵;壓力低于9MPa時,機組停機。蓄能器起保壓和補充系統瞬時流量作用;過濾器可保證系統清潔度達到伺服系統工作要求(NAS7級以上),過濾器壓差超過0.2MPa時報警,操作人員進行切換并更換濾芯。

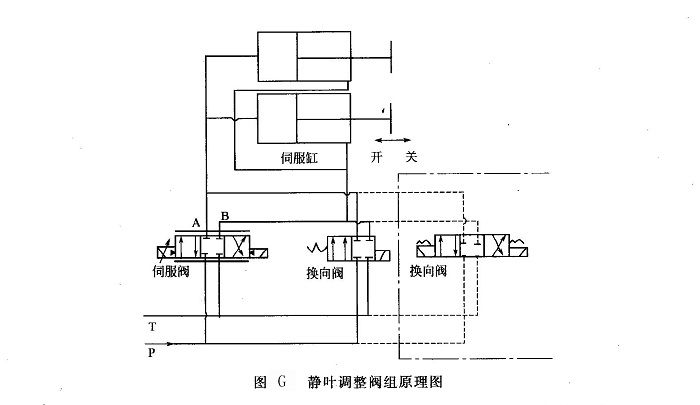

靜葉調整閥組由MOOG72伺服閥、電磁換向閥組成,見圖G。
風機正常工作時由伺服閥通過伺服缸控制靜葉開度(28°~70°),滿足高爐各種工況的需要。機組啟動時,要求靜葉釋放(14°~28°)在3s內完成,以保證機組迅速通過旋轉失速區。遇有機組緊急停機時,電磁換向閥失電通油,使鼓風機靜葉快速關到14°,以保護機組安全。
放風機作為鼓風機的重要保護手段之一,要求具有慢關快開功能。機組配有兩組自動液壓放風機(蝶閥),其每組控制單元由比例閥、二位三通電磁閥、二位三通電磁球閥、溢流閥(三個)、液壓鎖、單向閥、蓄能器等部件組成(圖H)。
鼓風機組正常工作時,電磁閥、電磁球閥處于封閉狀態,由比例閥調整控制閥門位置;當發生故障停機或發生逆流時,電磁閥、電磁球閥通油,使放風門快速打開,迅速放風。由于放風機距泵站較遠,在現場又增設了蓄能器以補償沿程阻力損失,保持壓力恒定,安全閥-1調定壓力為13.5MPa,以保護閥組,另外兩個安全閥主要防止液壓缸沖擊。
